PROJEKT 20I111
Erneuerung der EMSR-Technik in Eschweiler

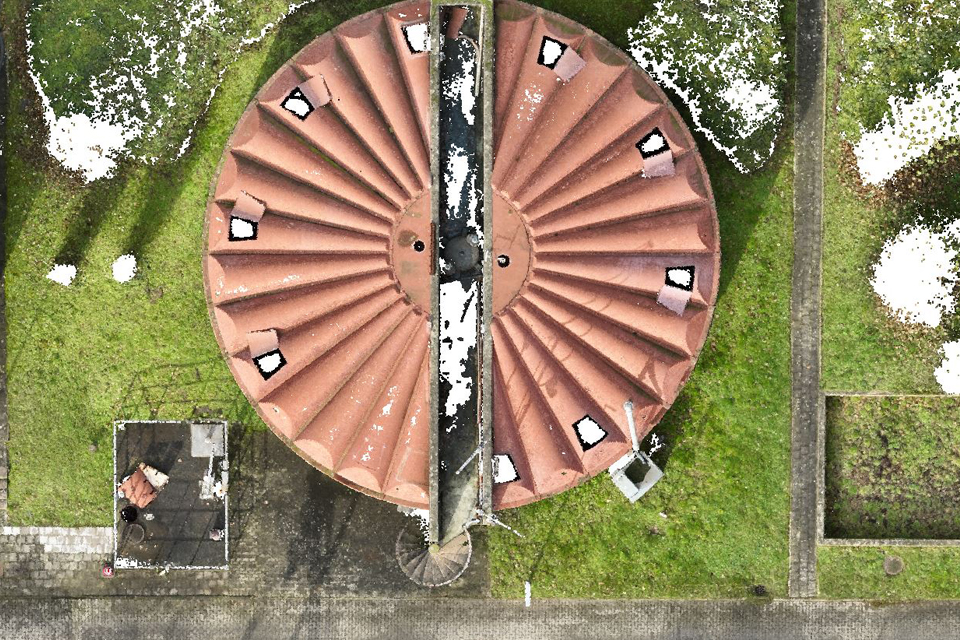

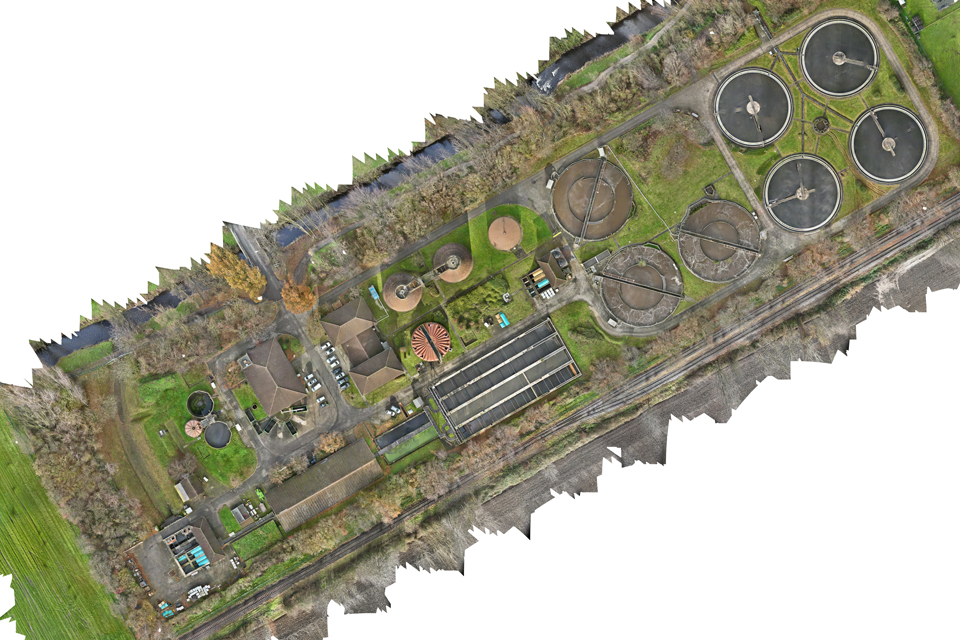

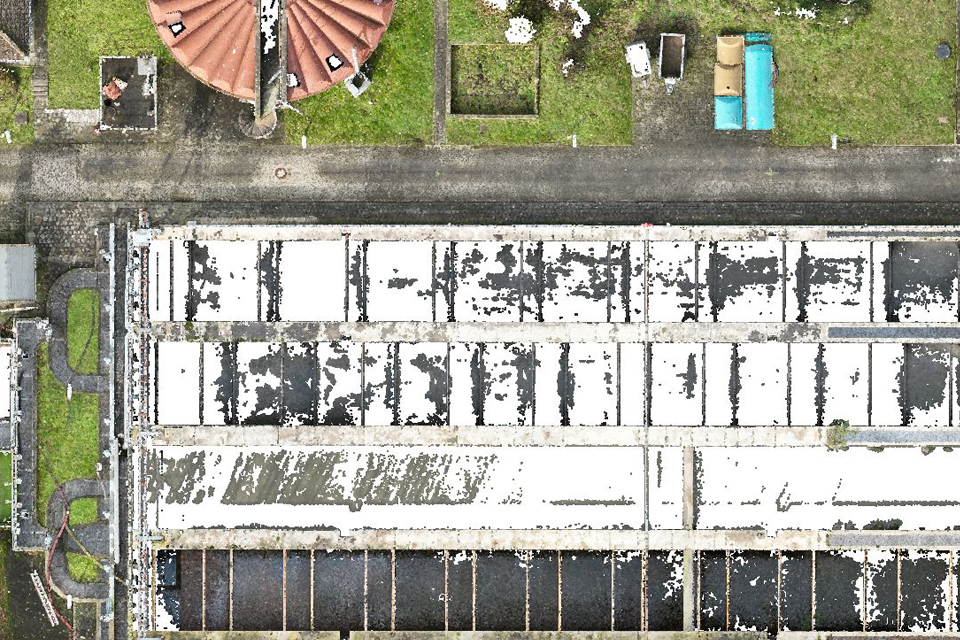

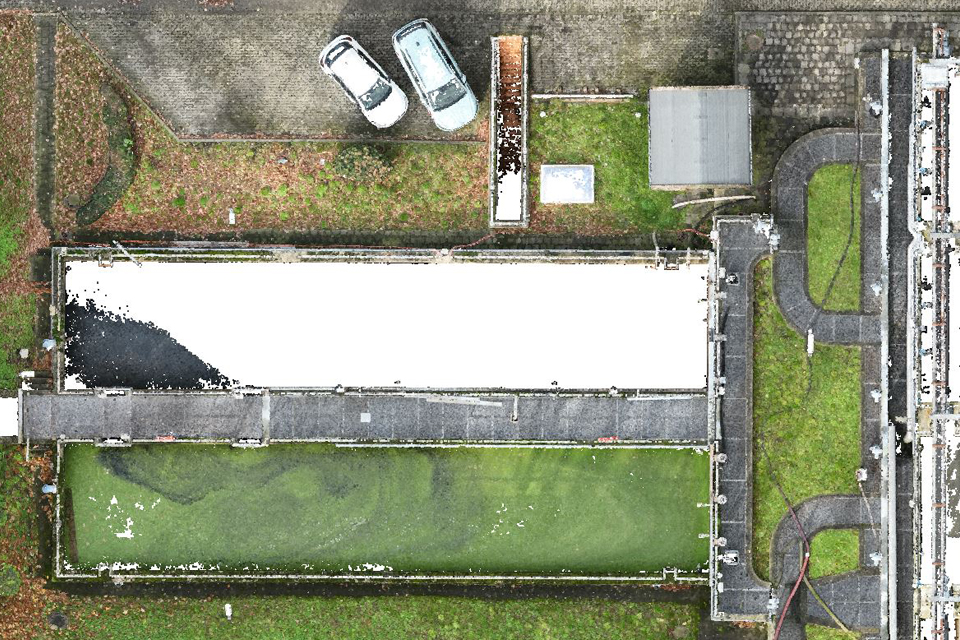

Auf Grundlage der Hochwasser Katastrophe im Juli 2021 wird die EMSR-Technik sowie der Austausch der Kabelanlage für die Teilbereiche Vorpumpwerk, Rechenanlage, Vorklärung, Zwischenpumpwerk, Biologie, Faulturm, Schlammentwässerung, Betriebsgebäude, NSHV und PLS auf der Kläranlage Eschweiler erneuert.
Besonderheiten: Umbau im laufenden Betrieb
Beschreibung der Planungsleistungen „Vorpumpwerk“
EMSR-Technik
- Demontage sämtlicher EMSR-Technik (Schaltanlage, Kabel, Kabeltrassen, Installationsmaterial) im Vorpumpwerk, der Rechenanlage, der Vorklärung, der UV5 und UV9 Faulbehälter sowie der Schlammentwässerung
- Demontage vereinzelter Kabel und Kabeltrassen im UV8 Betriebsgebäude
- Demontage der Schaltschränke Fernwirkschrank, BSM, Teilanlagenfernanbindung, Netzwerkschrank, UV6 und UV 3A
- Demontage der Kabelanlage, bis auf die bereits erneuerten Teile
- Demontage der gesamten Kabelanlage im Bereich Belebung, Nachklärung und Auslauf der Biologie und des alten NSHV im Betriebsgebäudes
- Rückbau von nicht mehr benötigten Kabelverbindungen z.B. Mosaik

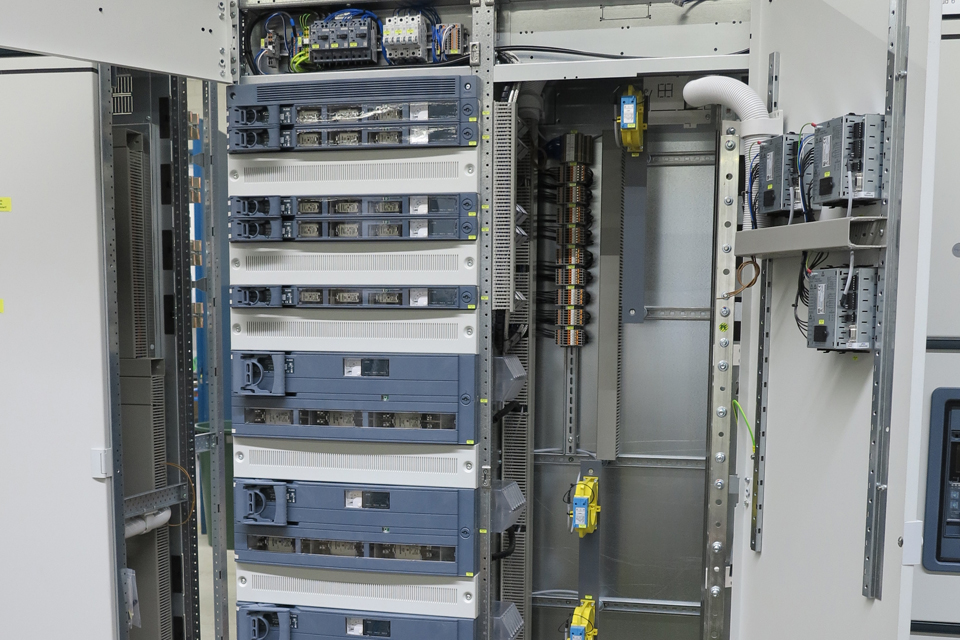

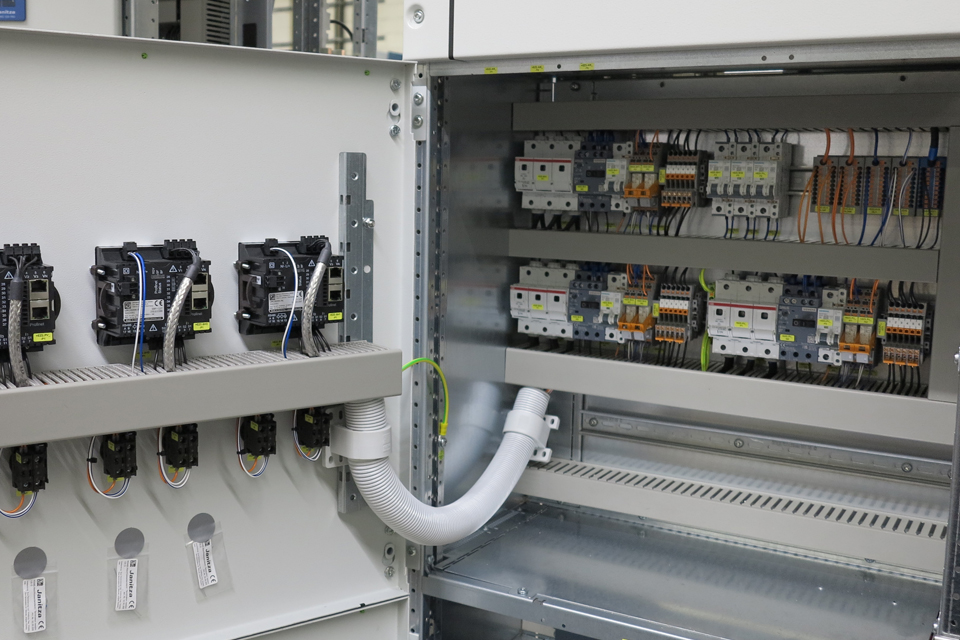

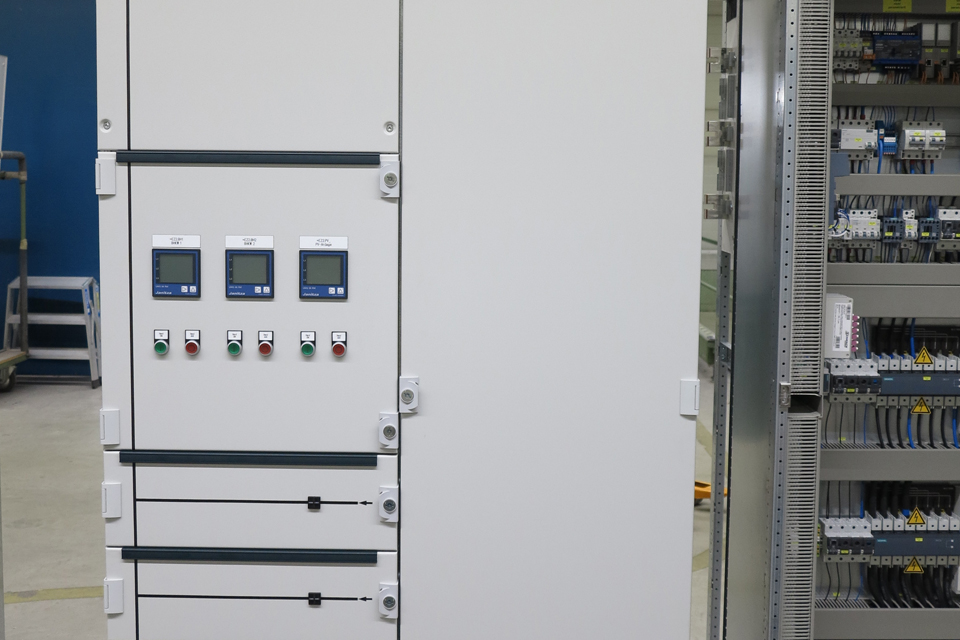

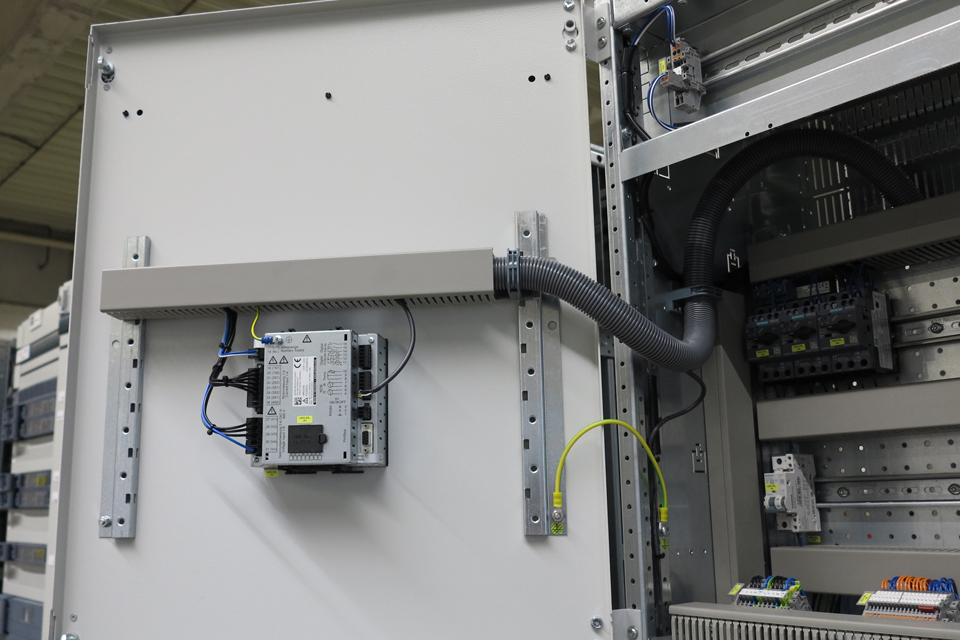

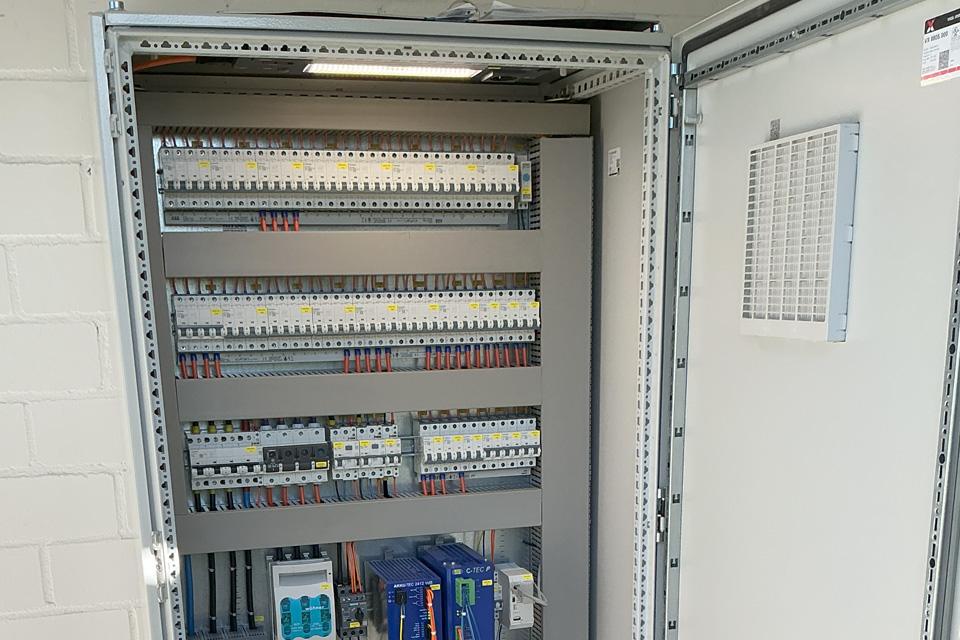

- Erneuerung der gesamten Schaltanlage im Vorpumpwerk, der Rechenanlage, der Vorklärung, der Biologie, der Nachklärung und dem Ablauf sowie der Schlammentwässerung und dem UV8-Betriebsgebäude
- Erneuerung der gesamten Schaltanlage und Integration der Steuerung Fällmitteldosierstation in die UV des Zwischenpumpwerkes
- Erneuerung der Beleuchtung im Schaltanlagen- und Maschinenraum des Vorpumpwerkes, der Rechen- und Sandfanghalle, im Vorklärbecken, dem Fäkalschacht und dem Primärschlammabzug, dem Kompressorraum sowie im Außenbereich. Die Mastleuchten im Umfeld wurden bereits instandgesetzt und werden nur neu angebunden
- Erneuerung der Beleuchtung im Erdgeschoss und Außenbereich des Zwischenpumpwerkes und der Schlammentwässerung. (Die Beleuchtung im UG wurde bereits instandgesetzt)
- Erneuerung der Beleuchtung im Schaltanlagenraum im UV8 Betriebsgebäude inkl. Anbindung der bestehenden Beleuchtung im Betriebsgebäude sowie der Umgebung
- Erneuerung der Beleuchtung im Faulturm. Die Strahler auf den Faulbehältern bleiben erhalten und werden mit Kabel neu angebunden
- Erneuerung der Gebäudeinstallation im Vorpumpwerk, der Rechenanlage und der Schlammentwässerung, welche noch nicht durch den Betreiber erneuert wurde (Schalter, Steckdosen, Steckdosenkombinationen)
- Erneuerung der gesamten Kabelanlage sowie Kabelwegausbau im Bereich des Vorpumpwerks, der Rechen- und Sandfanghalle und des Sandwäschers (Blackbox), des Zwischenpumpwerks inkl. der Fällmitteldosierstation, der Biologie, des Faulturms, der Schlammentwässerung, des Trübwasserschacht, des Nacheindickers, des UV8 Betriebsgebäudes und des NSHV-Betriebsgebäudes sowie im Bereich des UV8 Betriebsgebäudes

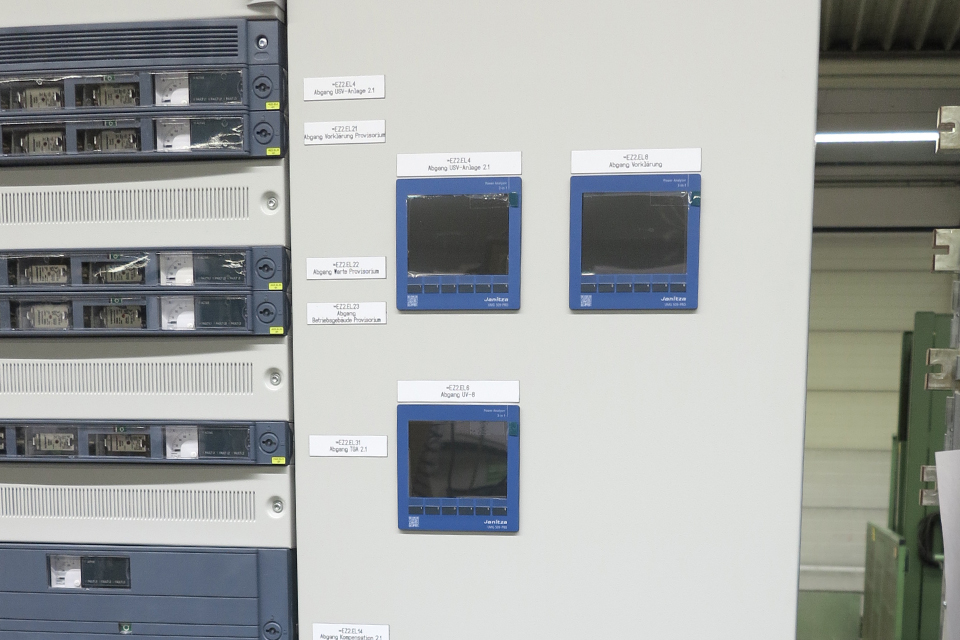

- Erneuerung der Messtechnik des Vorpumpwerks sowie im Bereich des Überlaufs zu der Inde, der Rechen- und Sandfanghalle bis auf die Rechenanlage, der Vorklärung, des Zwischenpumpwerks inkl. teilweise der Fällmitteldosierstation, der Biologie, der Schlammentwässerung in Teilen, des Trübwasserschachtes und des Nacheindickers, des NSHV-Betriebsgebäudes (Energiemessungen) sowie des UV8 Betriebsgebäudes und des Warmwassers

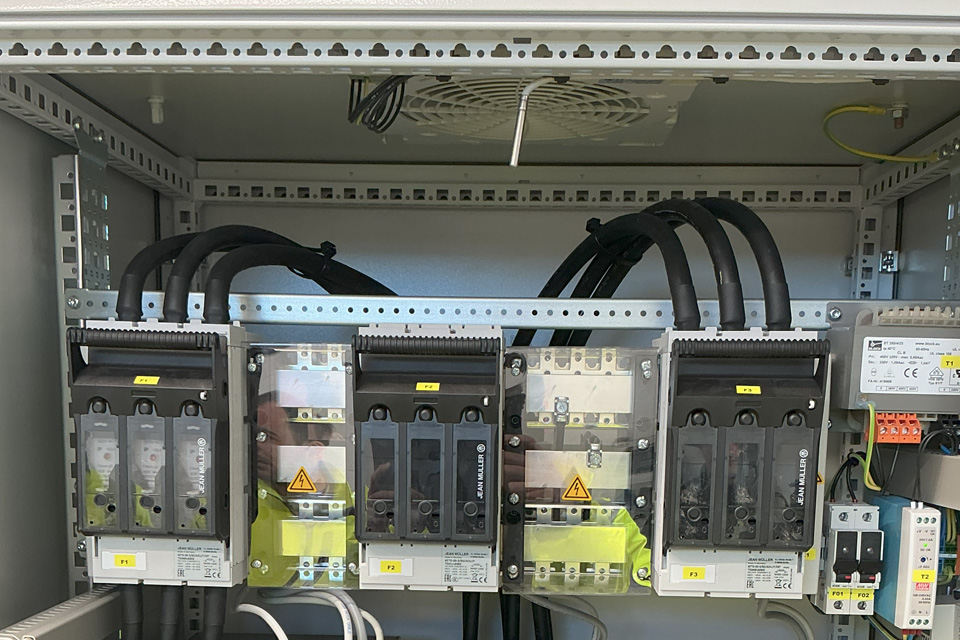

- Erneuerung der Schaltanlage Kopf-SPS und Netzwerkschrank
- Erneuerung der Steckdosenkombinationen im Bereich der Vorklärung, des Zwischenpumpwerkes im Innen- und Außenbereich, der Biologie und im Schaltanlagenraum im UV8 Betriebsgebäude
- Erneuerung Vor-Ort Steuerstellen in der Biologie
- Erneuerung der Schaltanlage UV5 Faulbehälter
- Ertüchtigung der Schaltanlage UV9 Faulbehälter

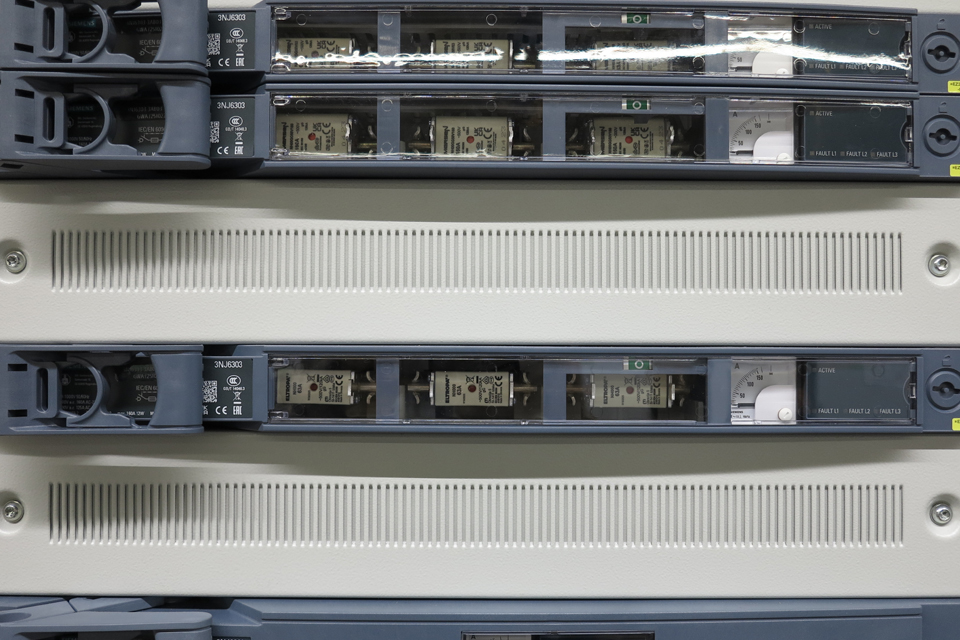

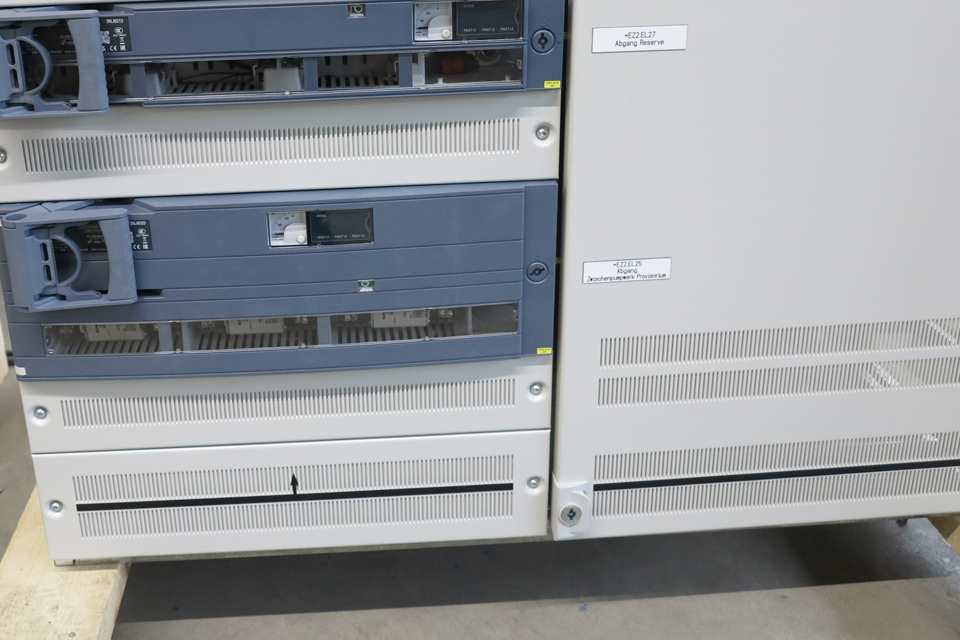

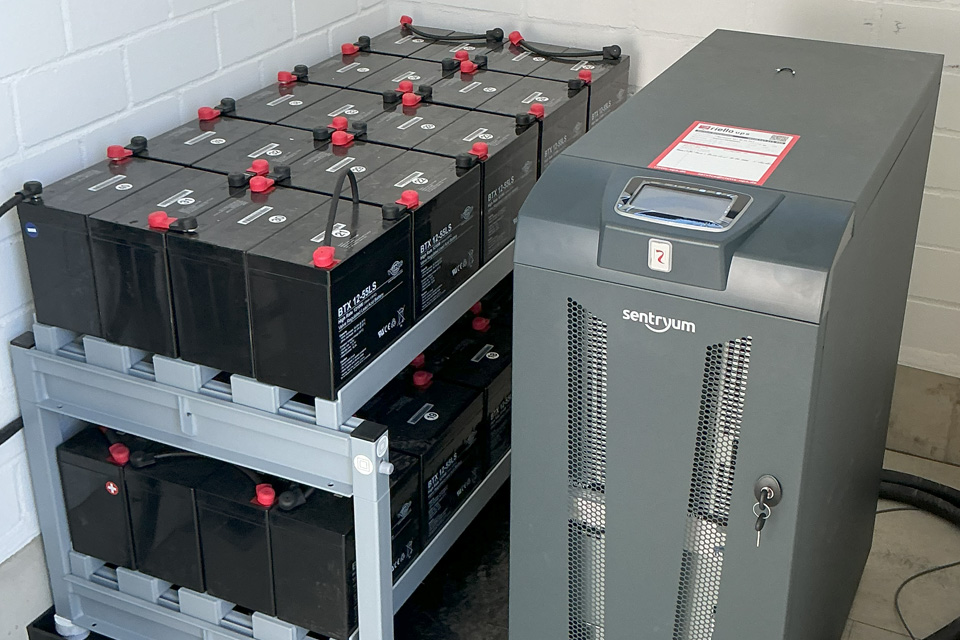

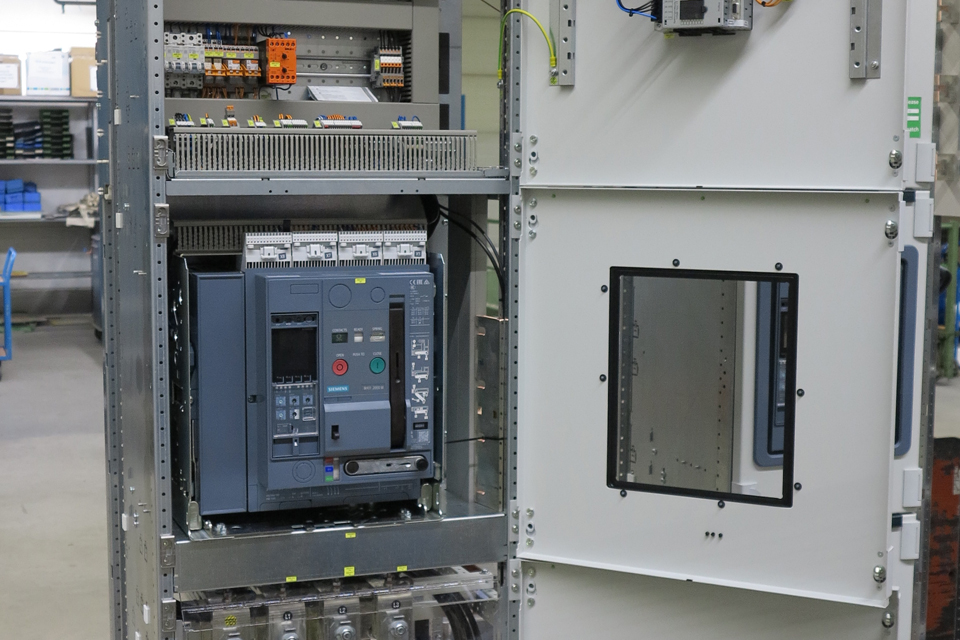

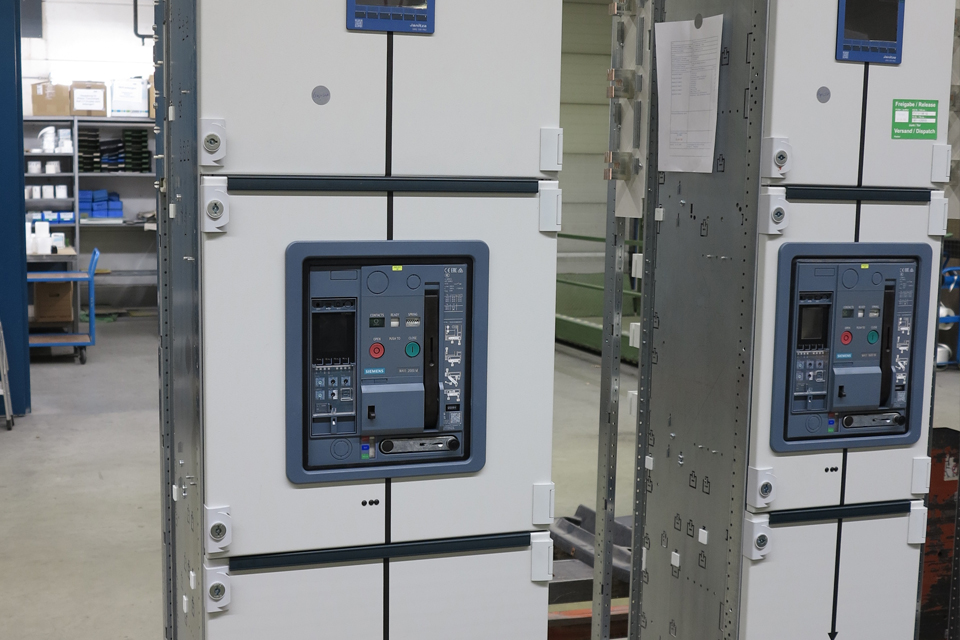

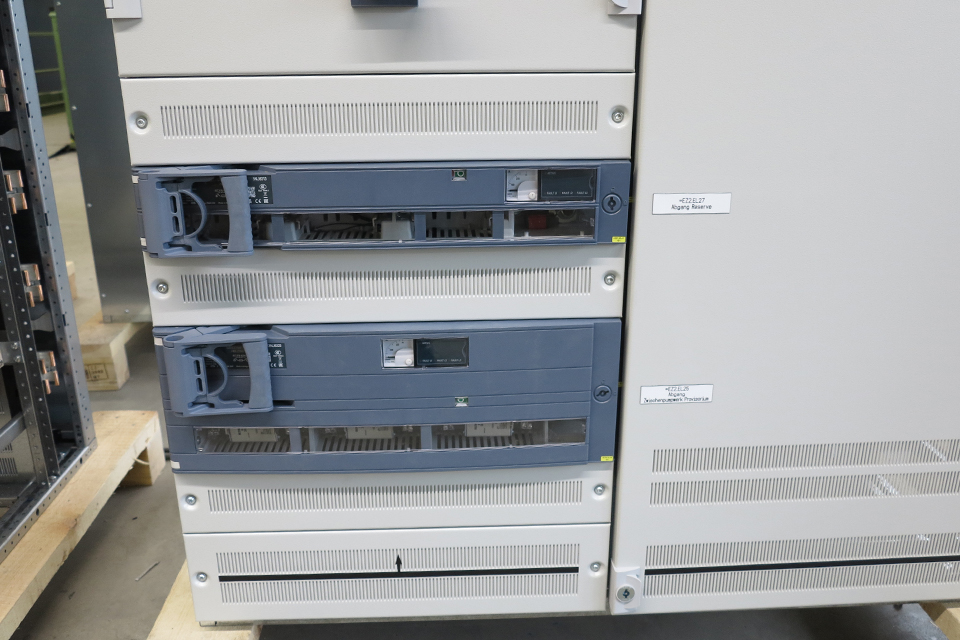

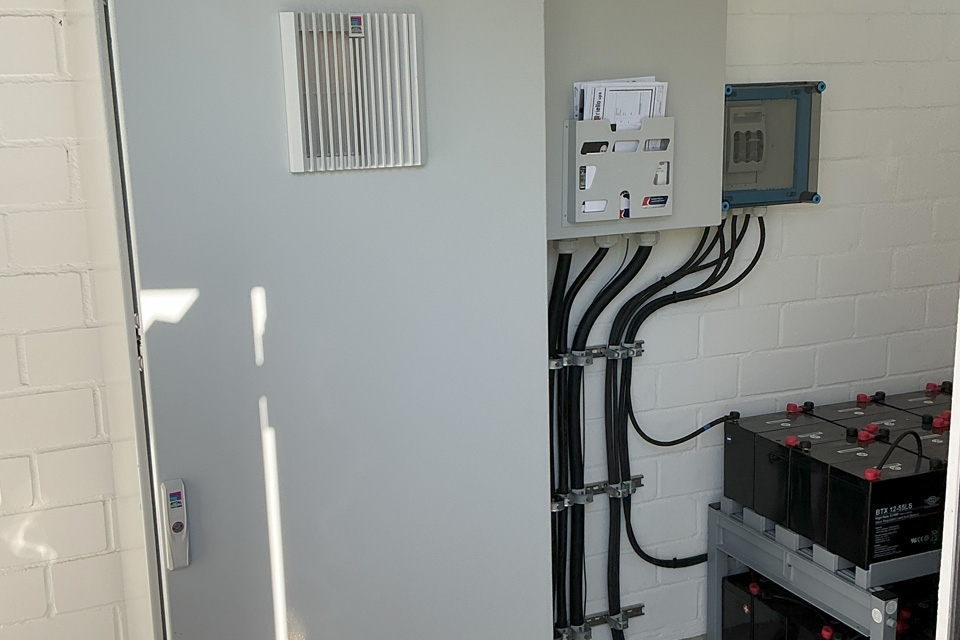

- Erneuerung der gesamten NSHV, der USV-Anlage und der Kompensationsanlage im NSHV-Betriebsgebäude
- Erstellung des SPS-Programms der Kopf-SPS zur Verarbeitung, Kopplung und Auswertung aller SPS-Stationen auf der Kläranlage
- Verlegung und Anbindung neuer Kabel als Ersatz für die vom Hochwasser betroffenen Teile der Kabelanlage im Zwischenpumpwerk
- Ausbau benötigter Kabelwege des Zwischenpumpwerkes
- Aufsetzen eines neuen Prozessleitsystems
- Anbindung und Schnittstellenerstellung der Blackbox-Systeme in der Rechenanlage und dem Sandwäscher
- Anbindung und Aufbau der Warmwasser-Steuerung im UV8 Betriebsgebäude
- TGA im neuen Schaltanlagenraum in der Biologie und im NSHV-Betriebsgebäude
- Anbindung der BHKWs im NSHV-Betriebsgebäude
- Anbindung der Regenerativenergieerzeugungsanlagen im NSHV-Betriebsgebäude
- Anbindung der vorhandenen Gebäudetechnik im UV8 Betriebsgebäude (Unterverteilung, Steckdosenkreise, etc.)

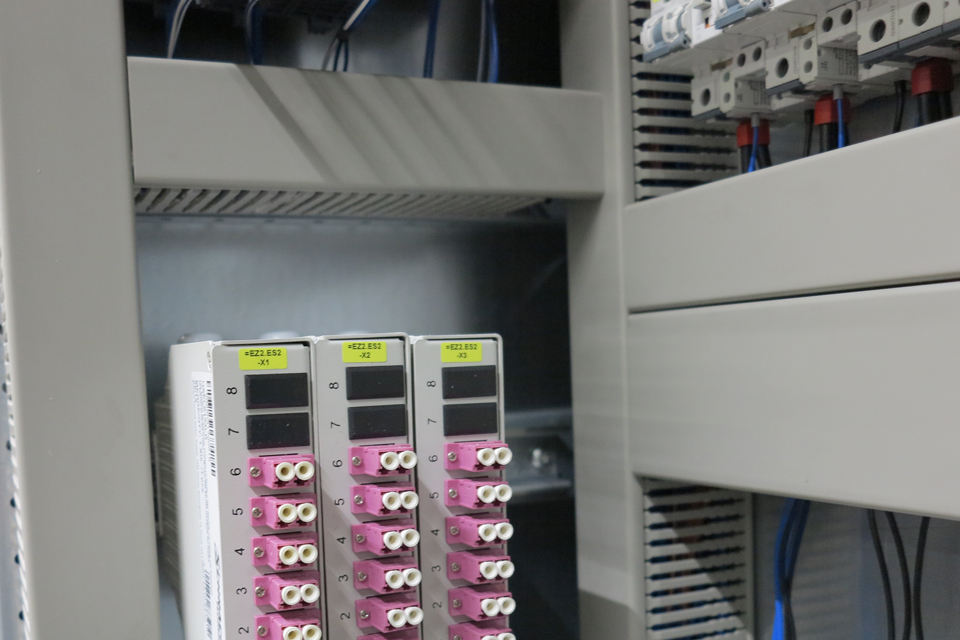

- Herstellung einer sternförmigen LWL-Verkabelung auf der gesamten Kläranlage
- Neuerrichtung der Kabelanlage sowie Anbindung der zwei neu errichteten Gebläsestationen.in der Biologie
- Neuerrichtung der Kabelanlage sowie Anbindung einzuspeisender Anlagenteile und Verbraucher im NSHV-Betriebsgebäude
- Vorhaltung von Reserven für die Anbindung einer PV-Anlage im NSHV-Betriebsgebäude
Bautechnik
- Abbruch des bestehenden Sockels aus Bodenfliesen und Beton im Bereich der jetzigen Schaltanlage im Zwischenpumpwerk
- Abriss der ursprünglichen Schaltanlageneinhausung in der Biologie

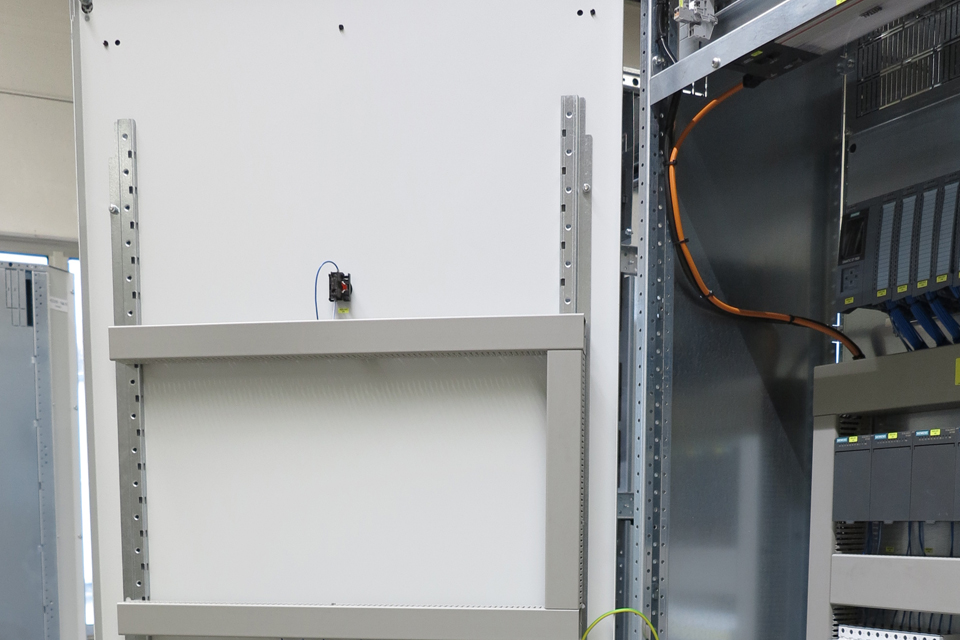

- Neubau eines neuen, höher liegenden Schaltanlagenraums in der Biologie und im NSHV-Betriebsgebäude

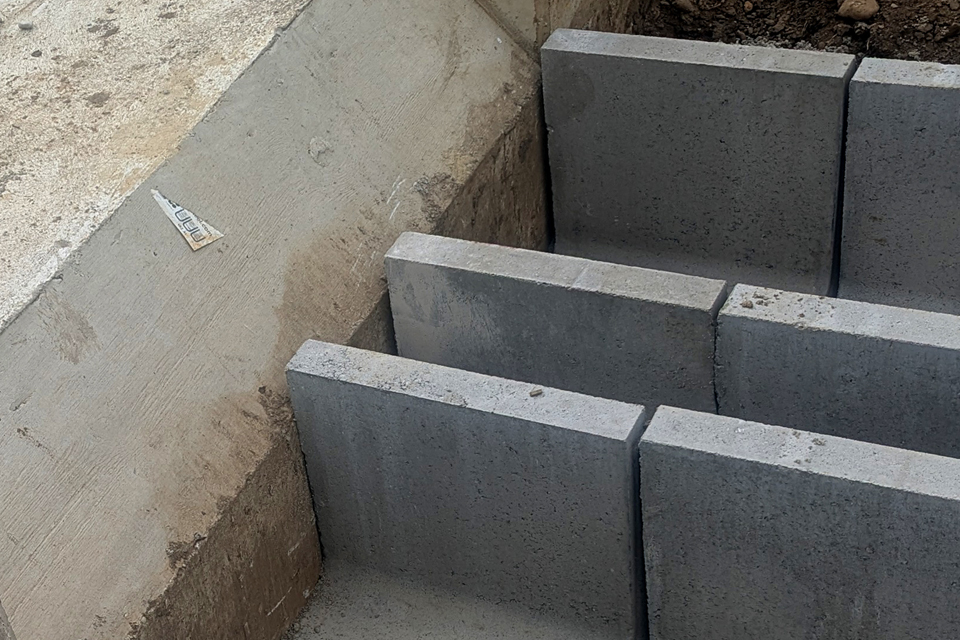

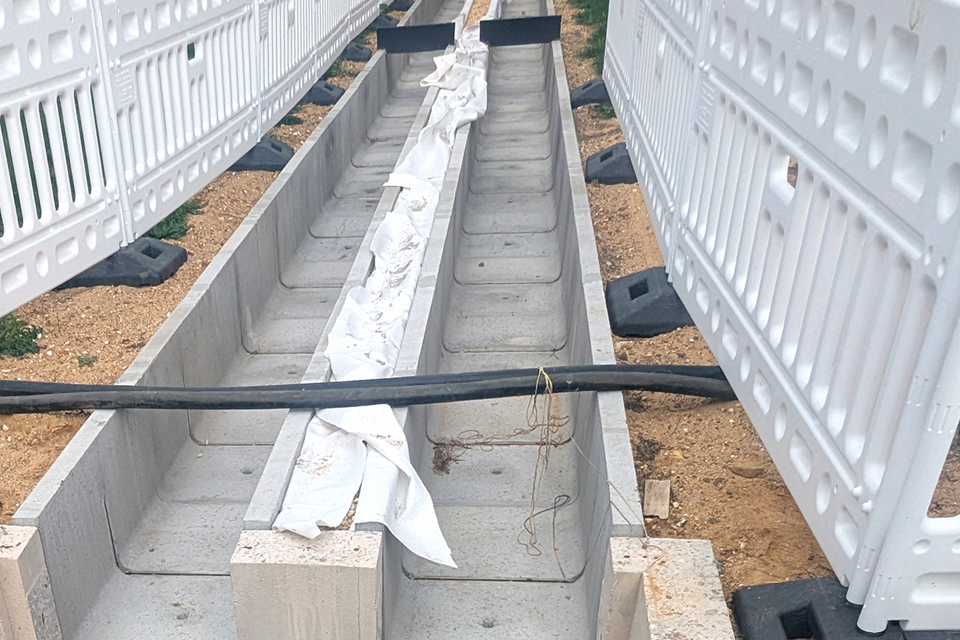

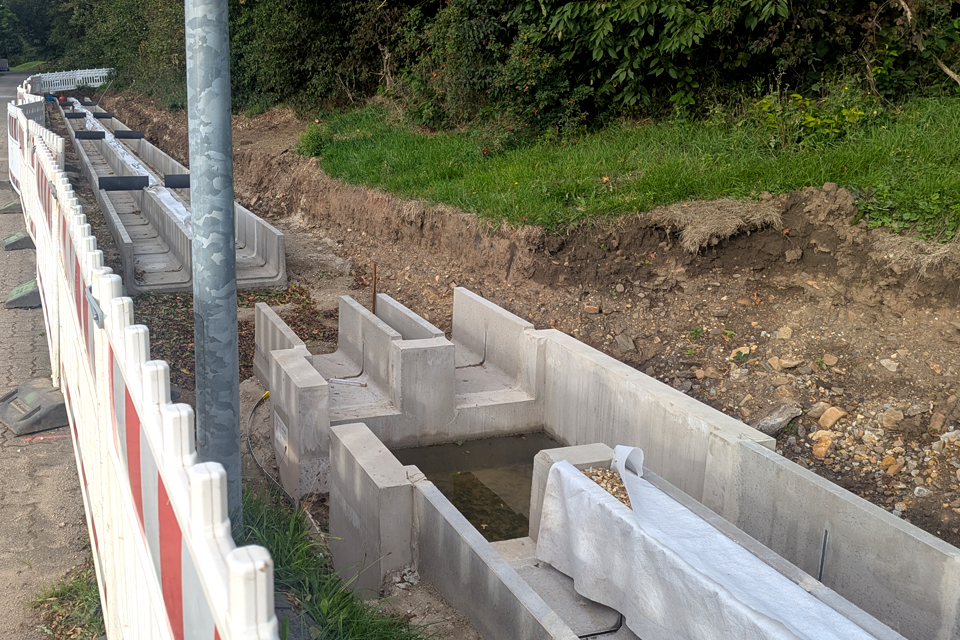

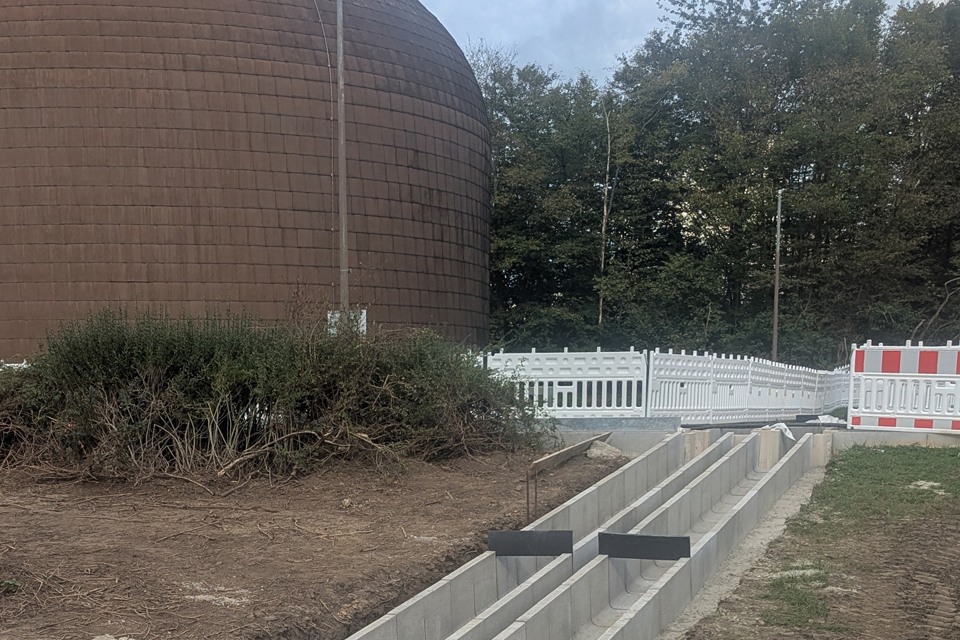

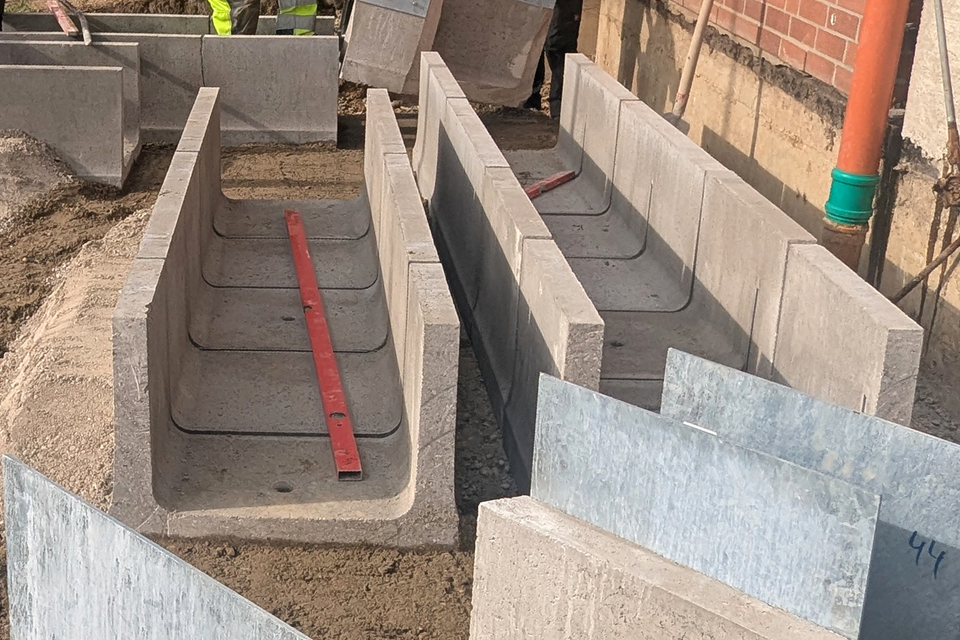

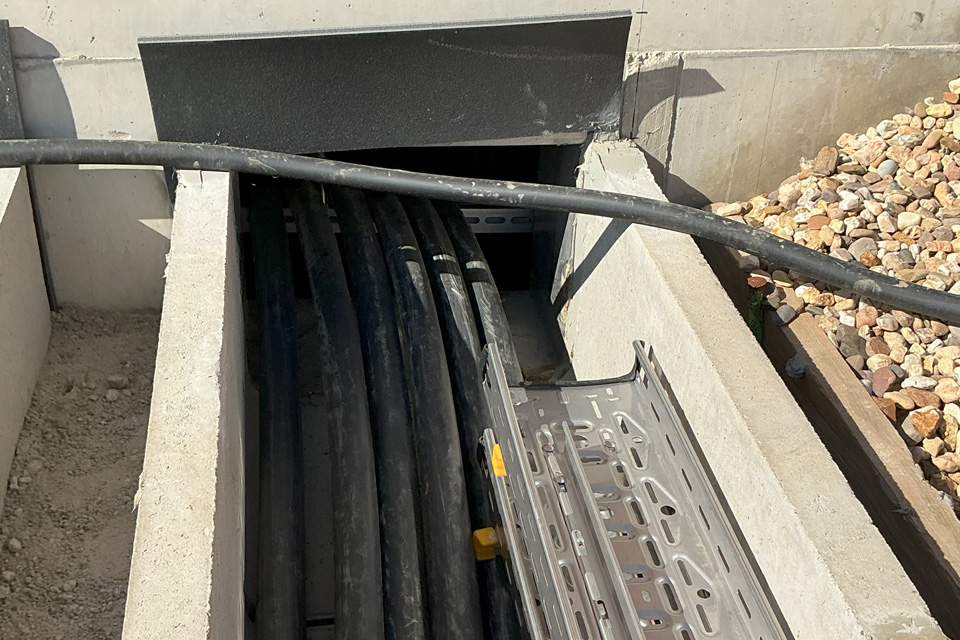

- Ausbau eines Betontrogsystems, welches auf der gesamten Kläranlage errichtet wird u.a. im Vorpumpwerk, der Rechenanlage, der Vorklärung sowie bei den UV5 und UV9 Faulbehältern

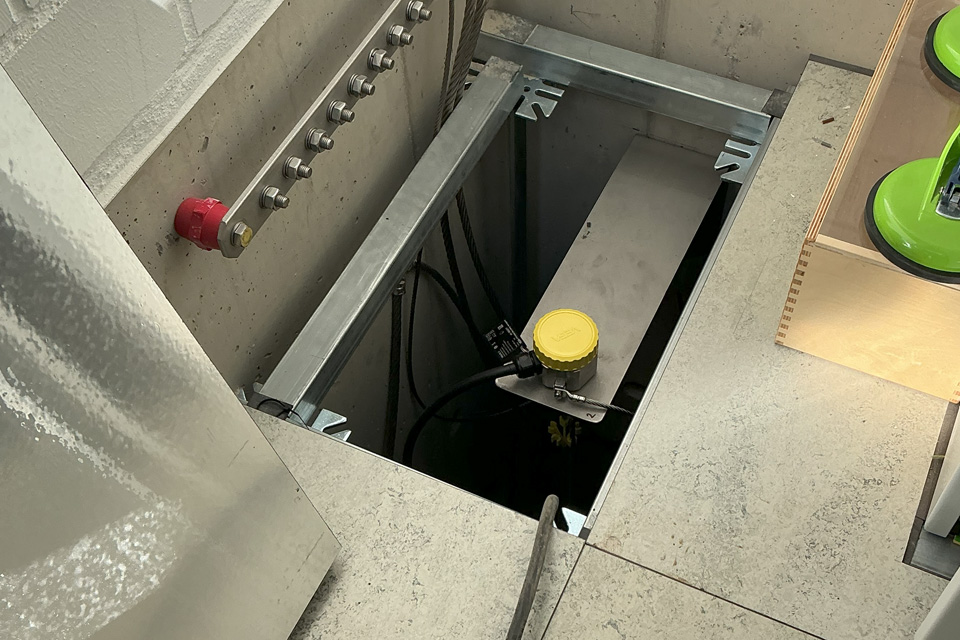

- Erhöhung des Doppelbodensystems im Schaltanlagenraum des Vorpumpwerkes, der Vorklärung sowie im NSHV- und UV8 Betriebsgebäude

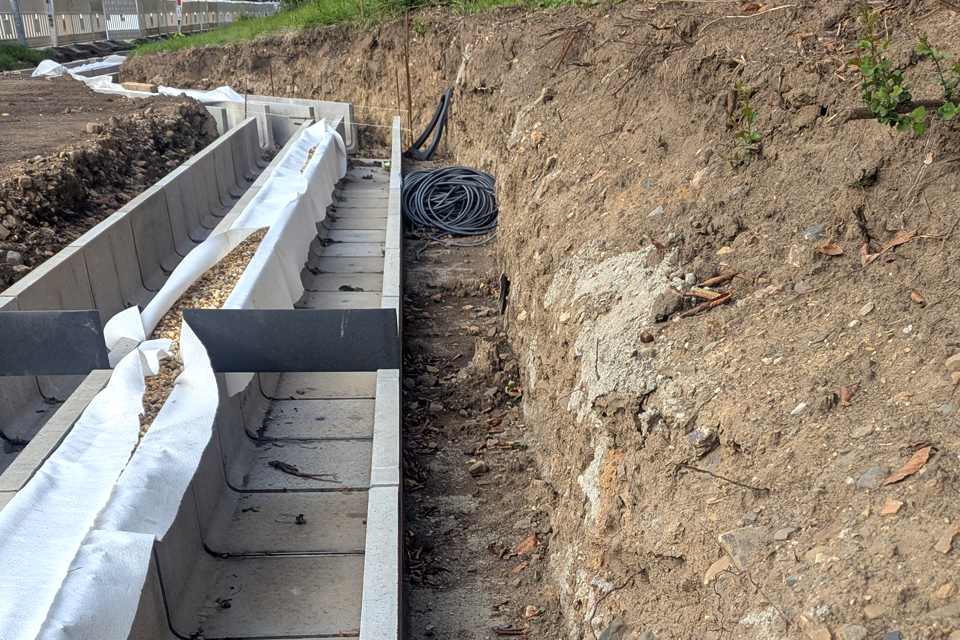

- Tiefbauarbeiten sowie Ausbau eines Betontrogsystems in der Biologie und im NSHV-Betriebsgebäude
Leistungsumfang
Technische Ausrüstung, HOAI 2021, LPH 1-3 & 5-9
(EMSR-Technik)
(EMSR-Technik)
Kenndaten
157.700 EW
Umsetzungszeitraum
03/2022 – voraussichtlich 12/2027 (Planung bis VOB-Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme [€ netto]
ca. 10.500.000,00 €
ca. 10.500.000,00 €
Besondere Leistungen
Bestandsaufnahme
