Projekt-Referenz 16I109
Umbau des Regenrückhalteraum (RRR) in Mülheim an der Ruhr
Umbau und Ertüchtigung der technischen Ausrüstung der Maschinen- und Rohrleitungstechnik, EMSR-Technik und Bautechnik des Regenrückhalteraum (RRR)Besonderheiten: Die gesamten Umbau-/Sanierungsmaßnahmen erfolgten im laufenden Betrieb
Detaillierte Informationen zum Projekt

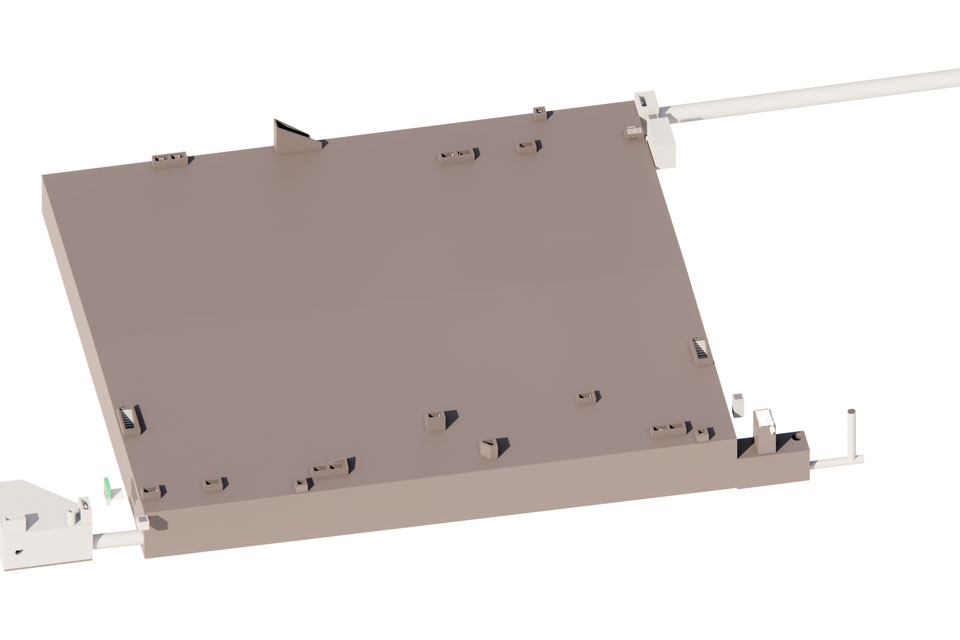

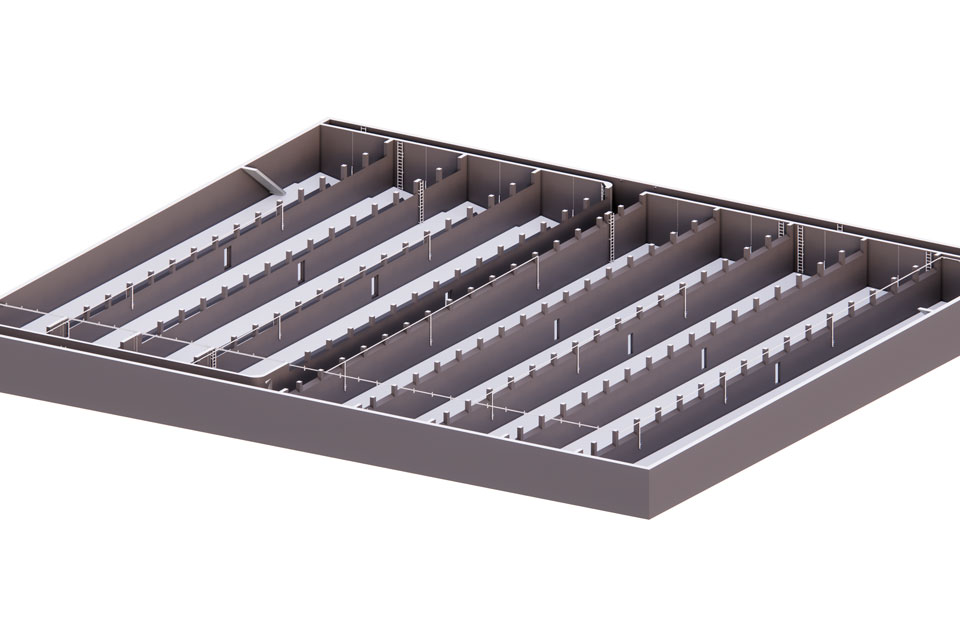

Maschinen- und Rohrleitungstechnik

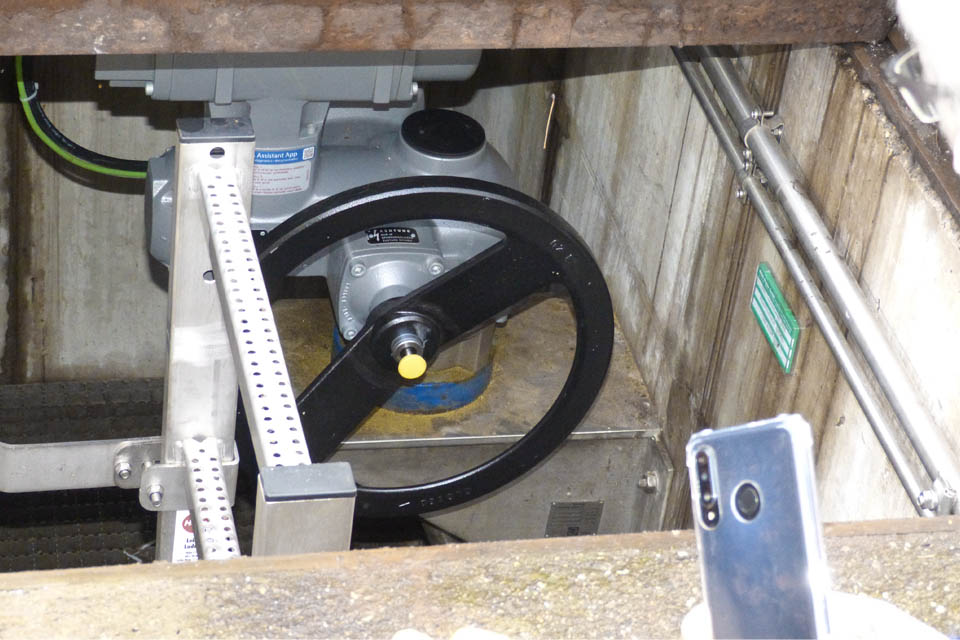

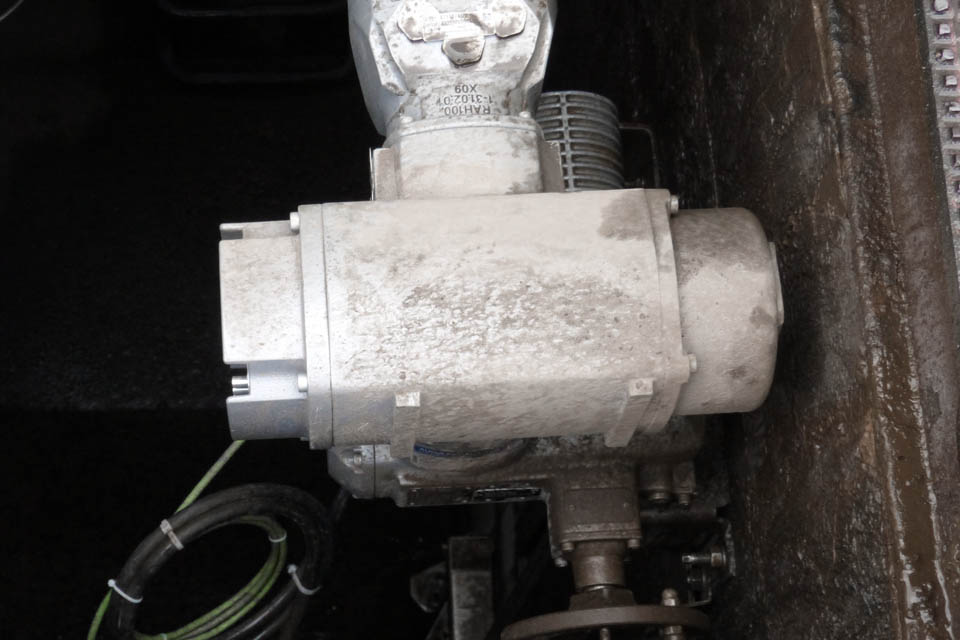

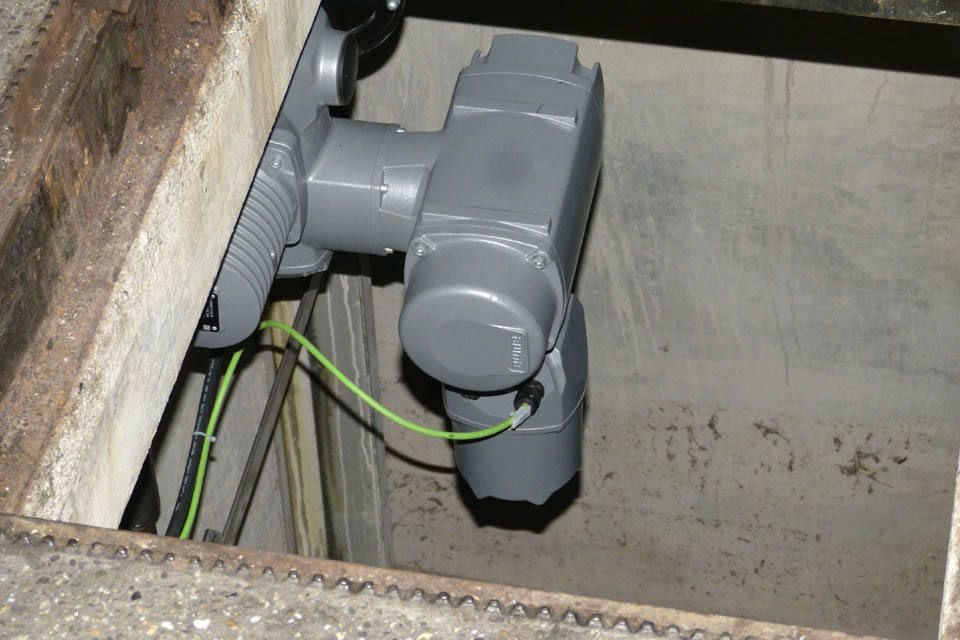

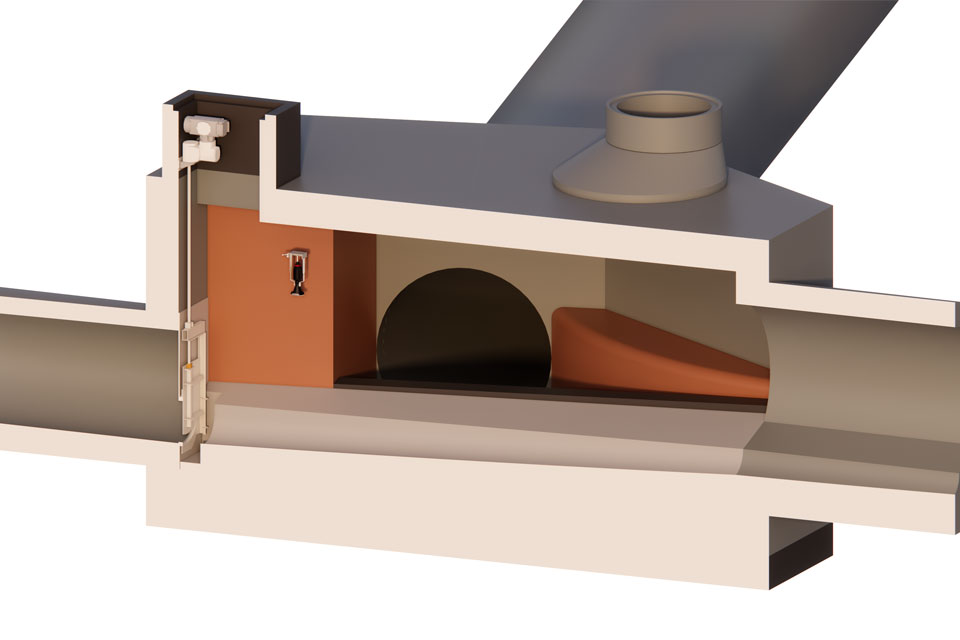

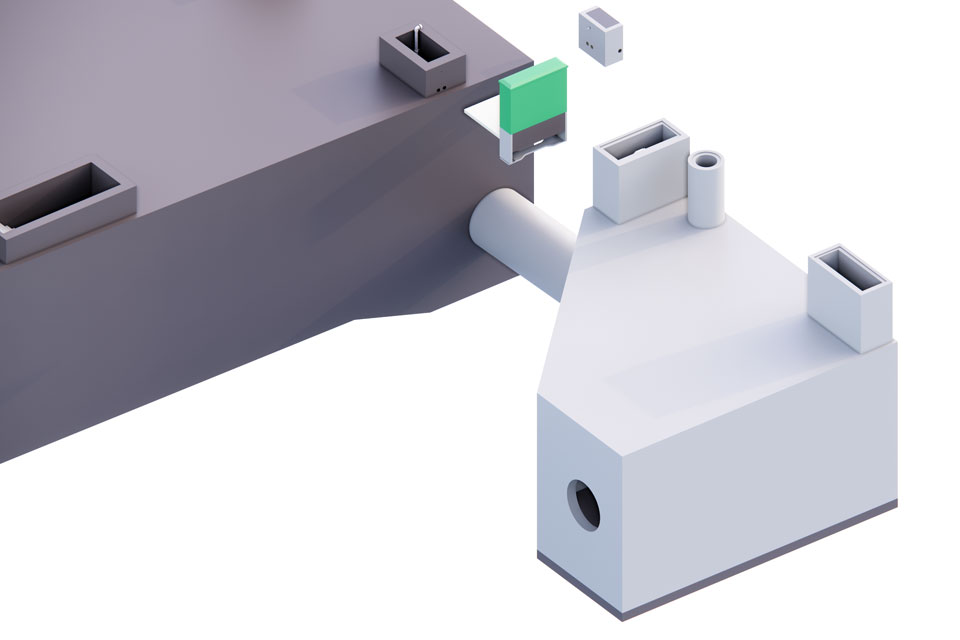

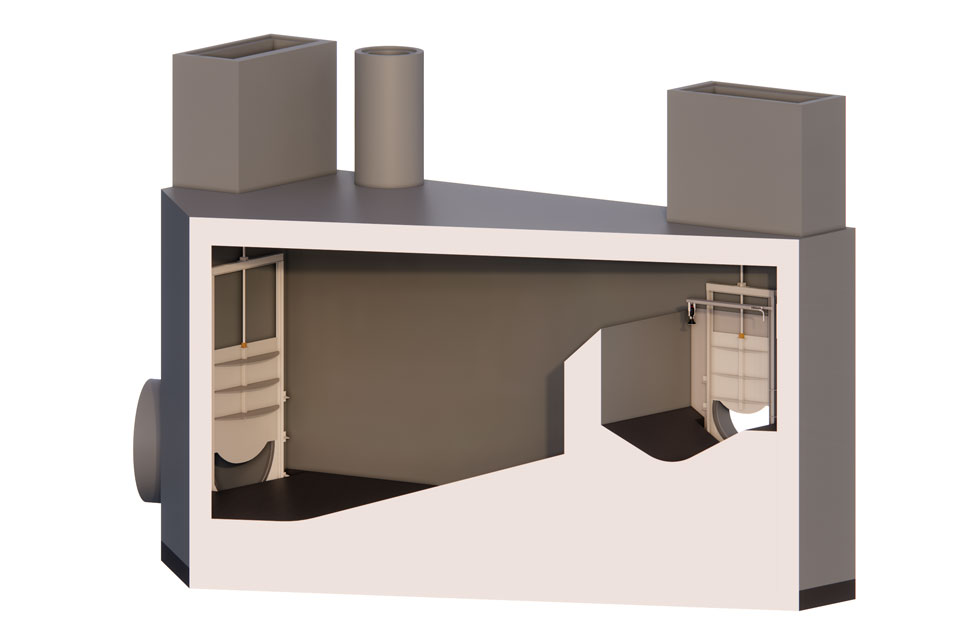

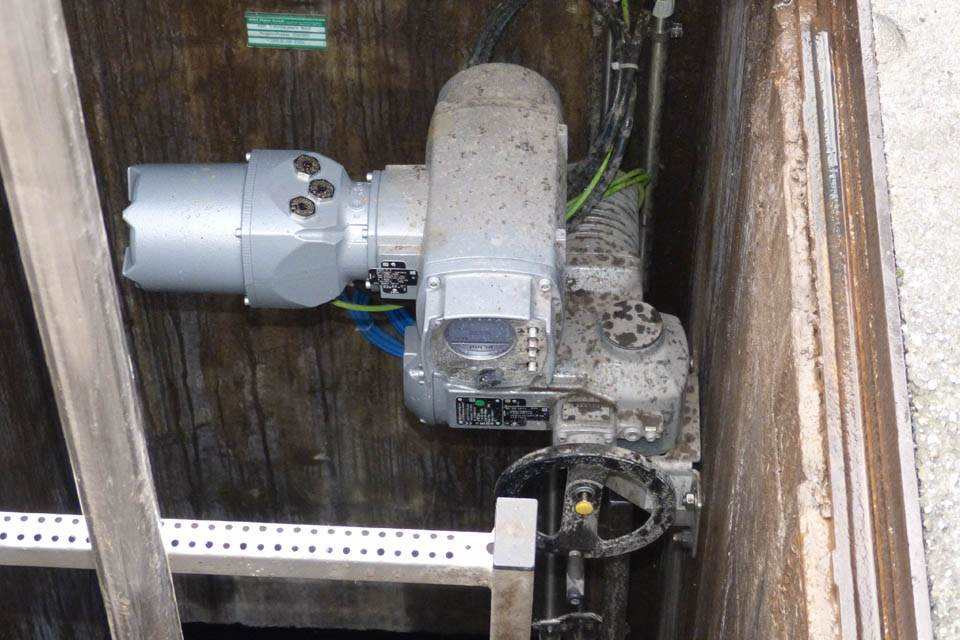

- Regelschieber und Absperrschieber Trennbauwerke
- Regelschieber und Absperrschieber, Notumlaufschieber,

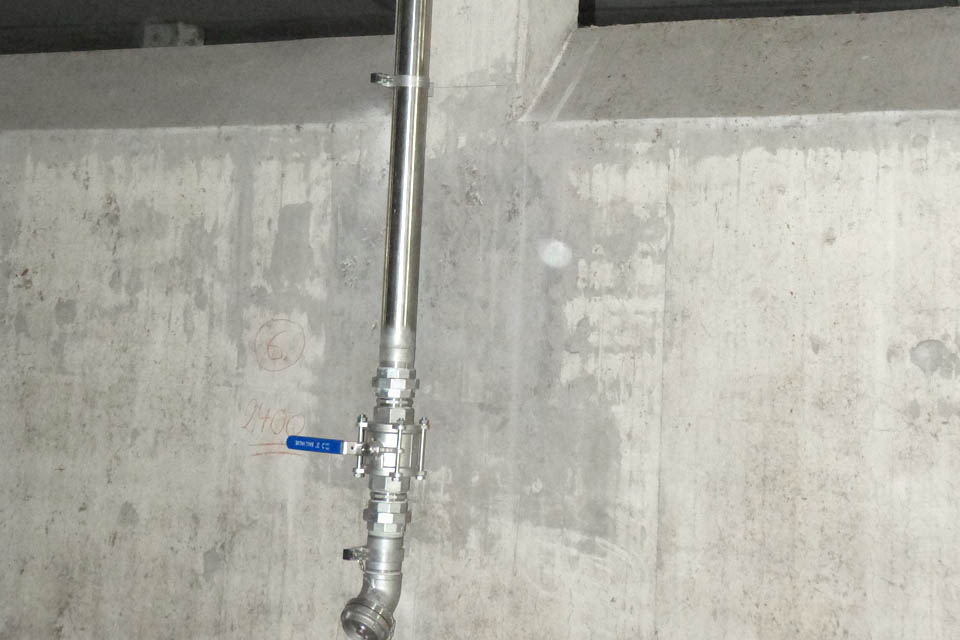

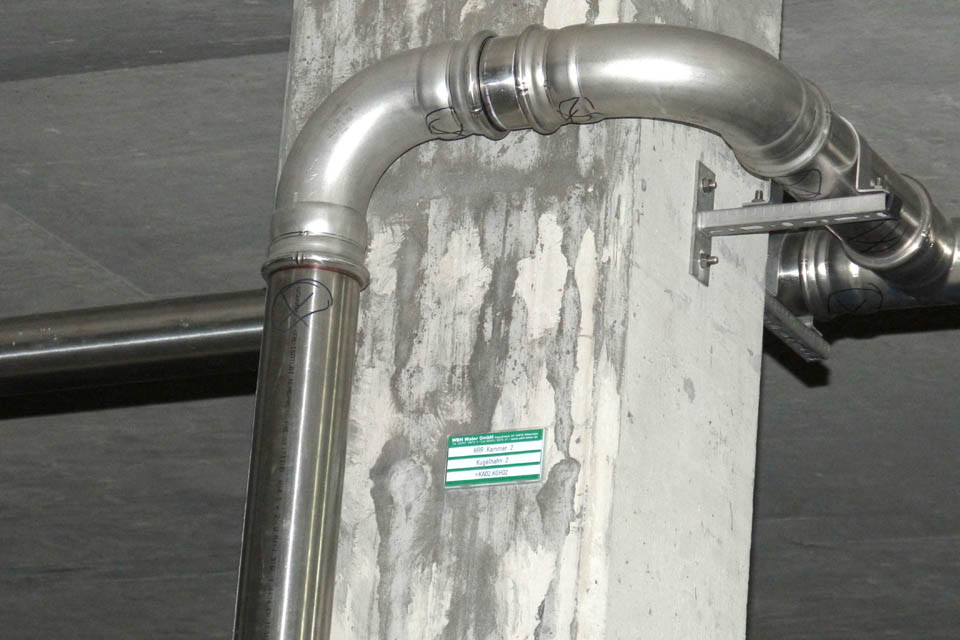

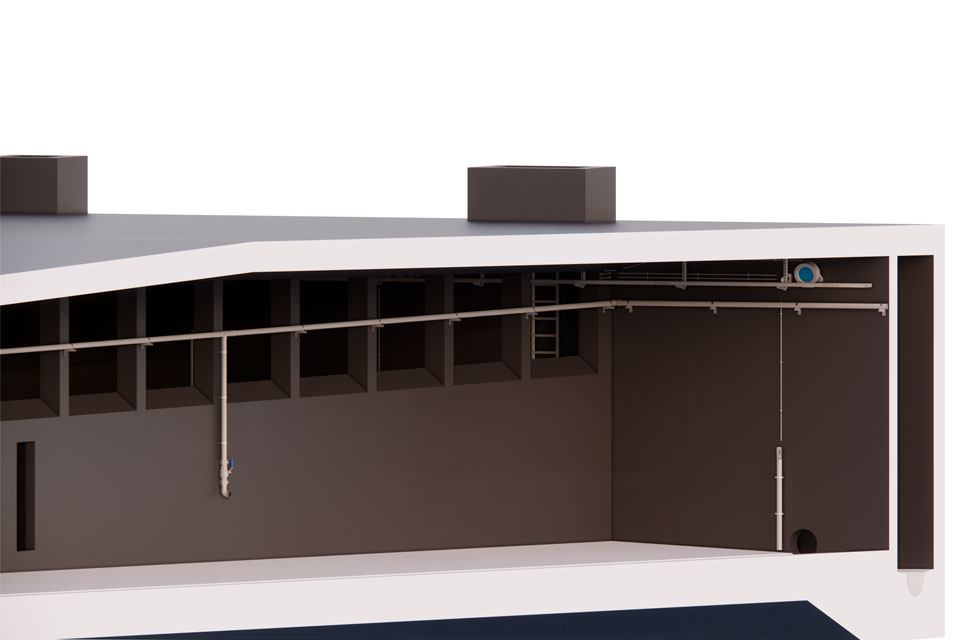

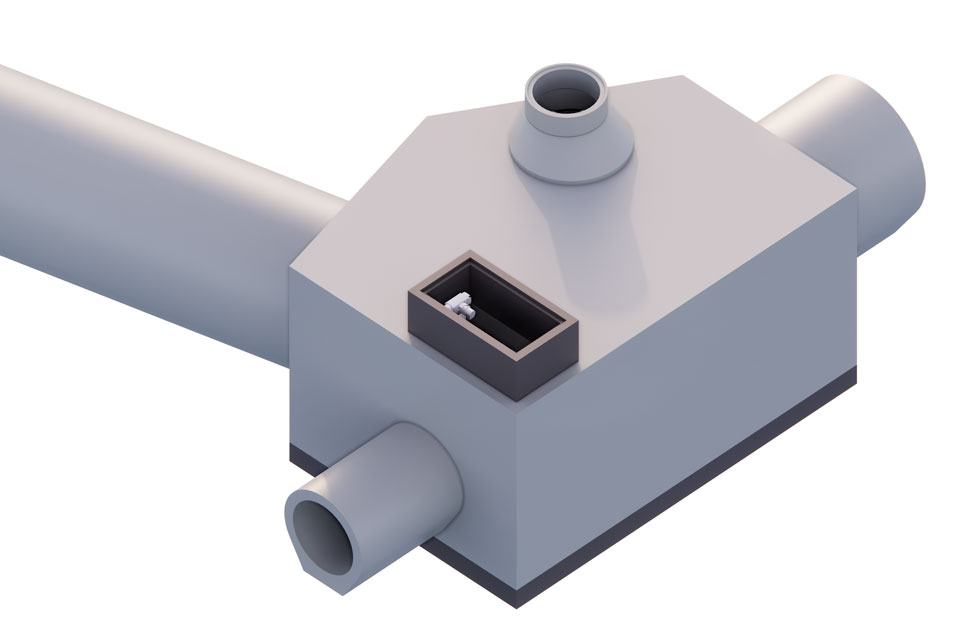

Entwässerungspumpe und Ventilator Drosselbauwerk - (Brauch)Wasserleitung / -versorgung des RRR, Vorhandene

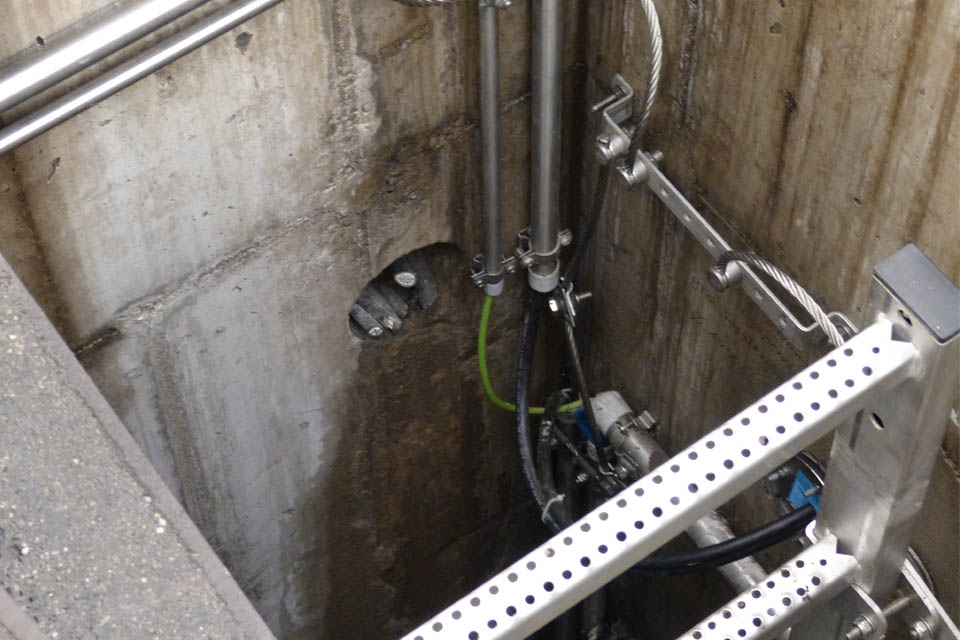

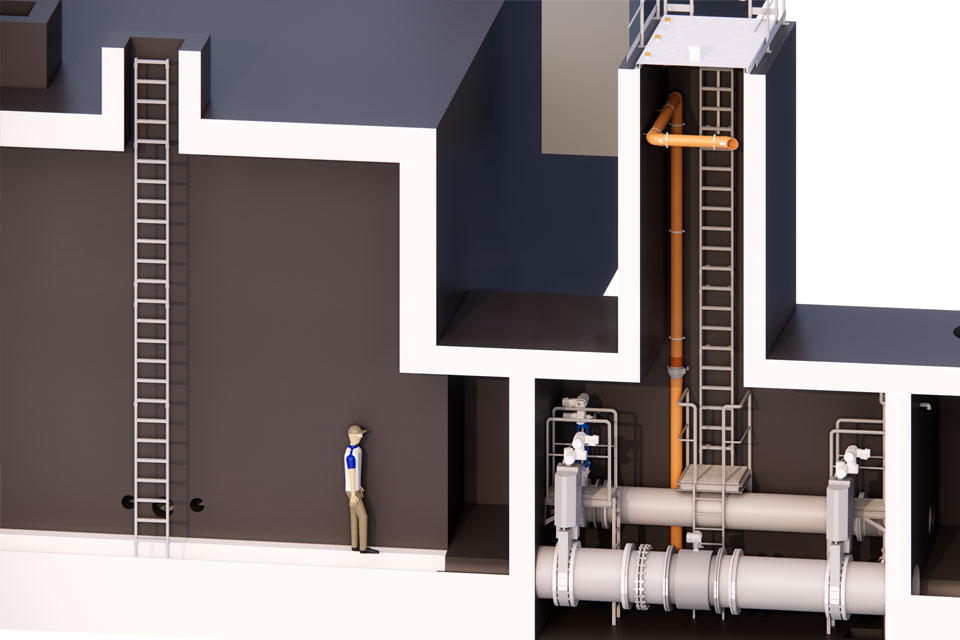

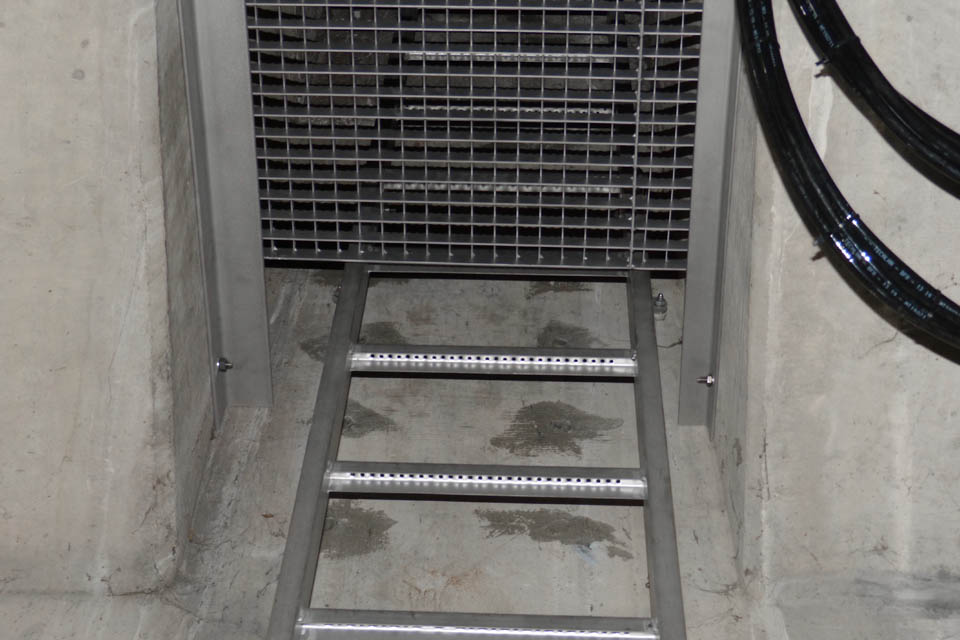

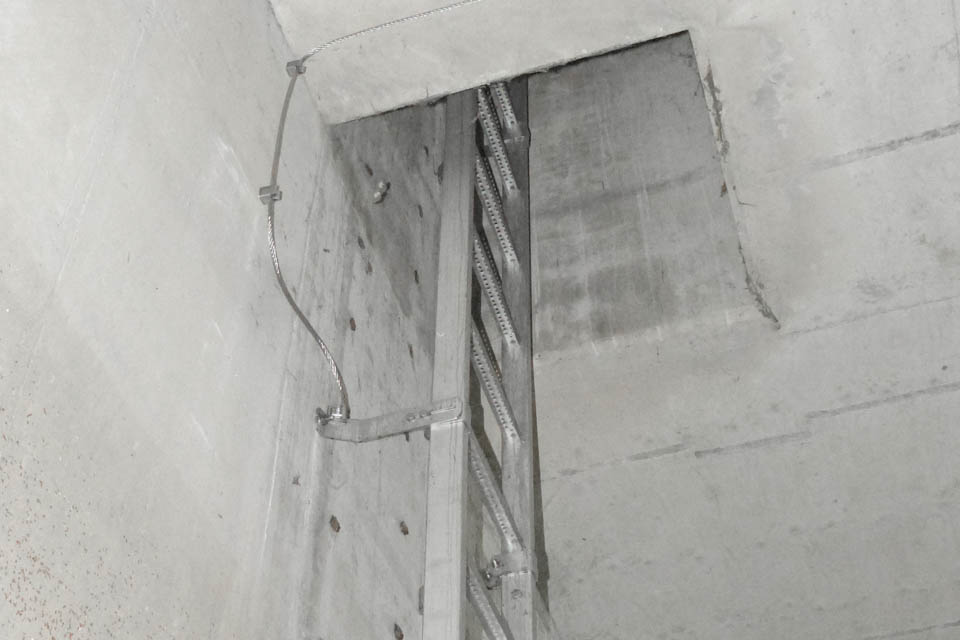

Wasserleitung Rückbau außerhalb und innerhalb des RRR - Erneuerung Notausstiegsleitern

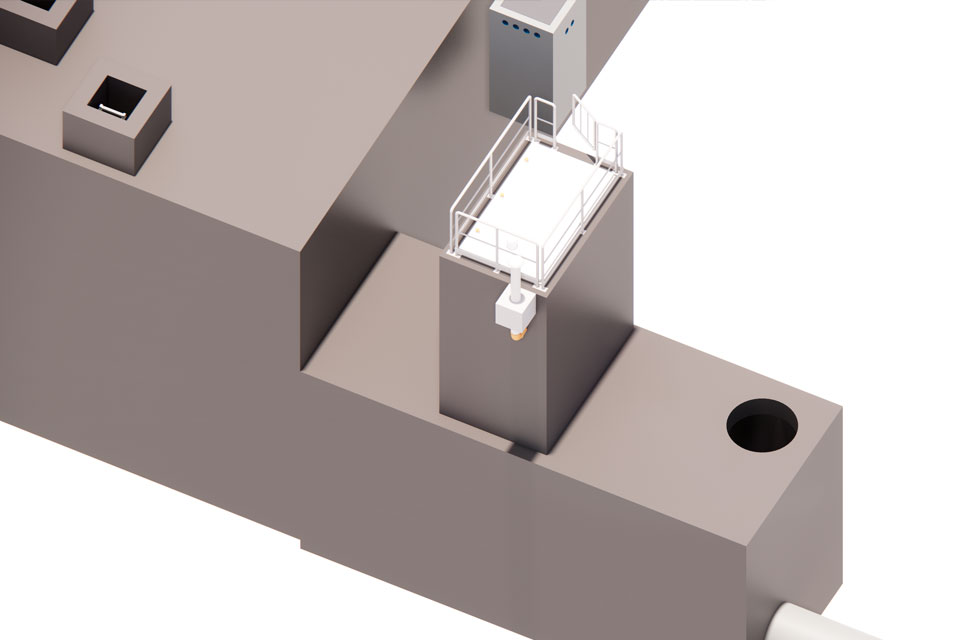

- Bedienbühne Notausstieg

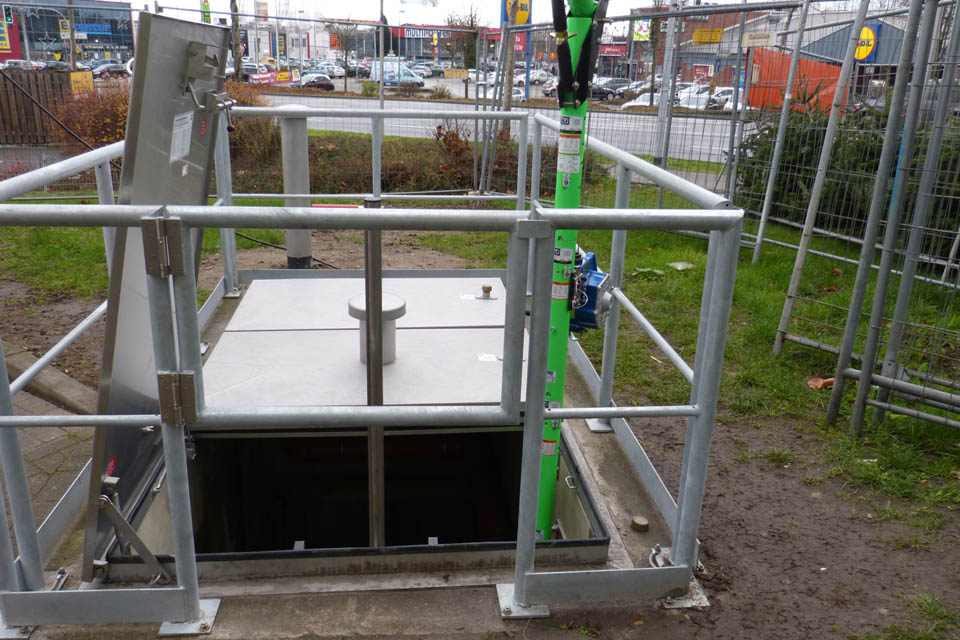

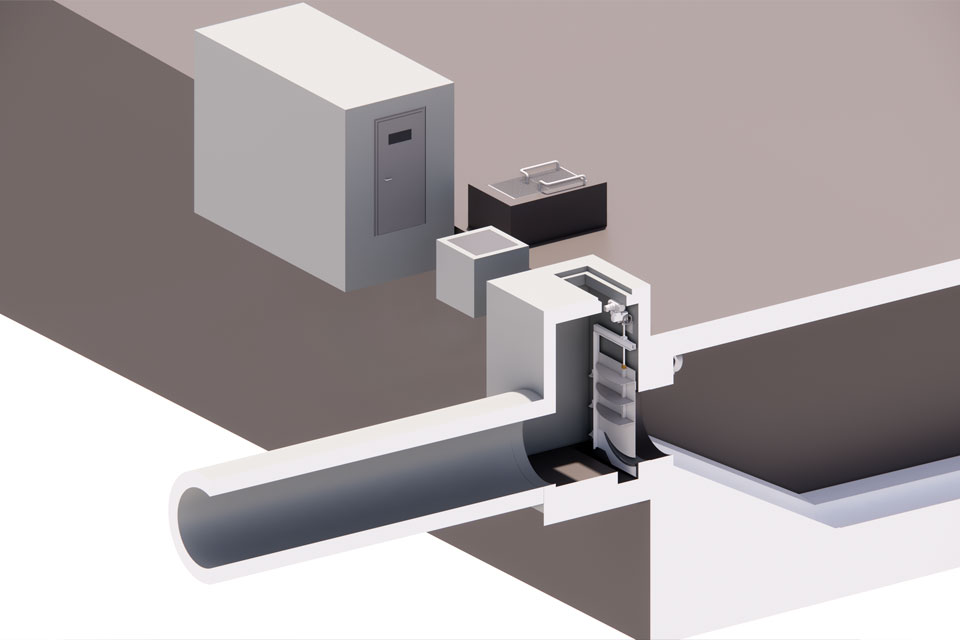

- Erneuerung Einstiegsdeckel Drosselbauwerk, Geländer Einstieg,

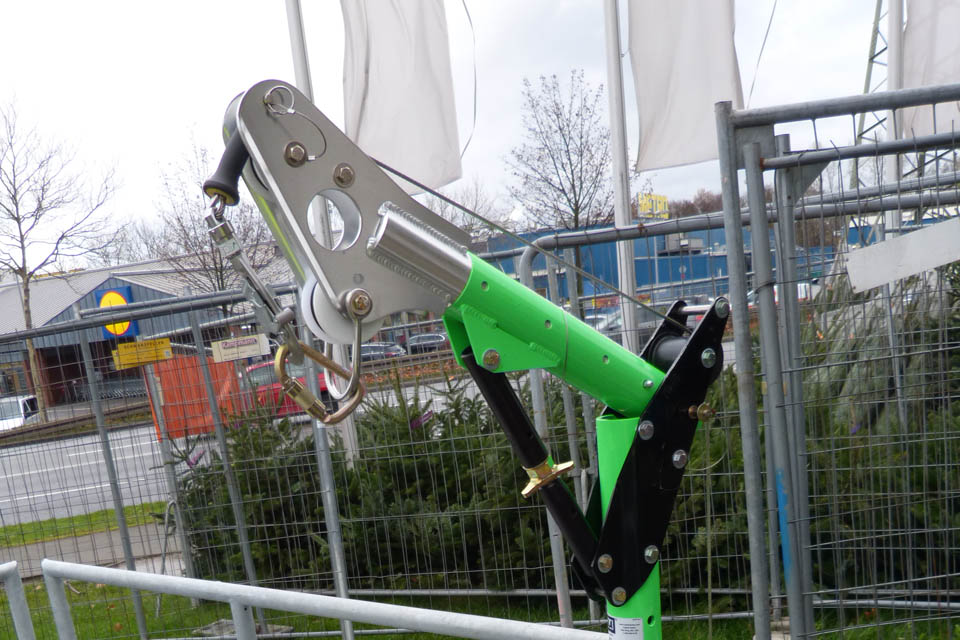

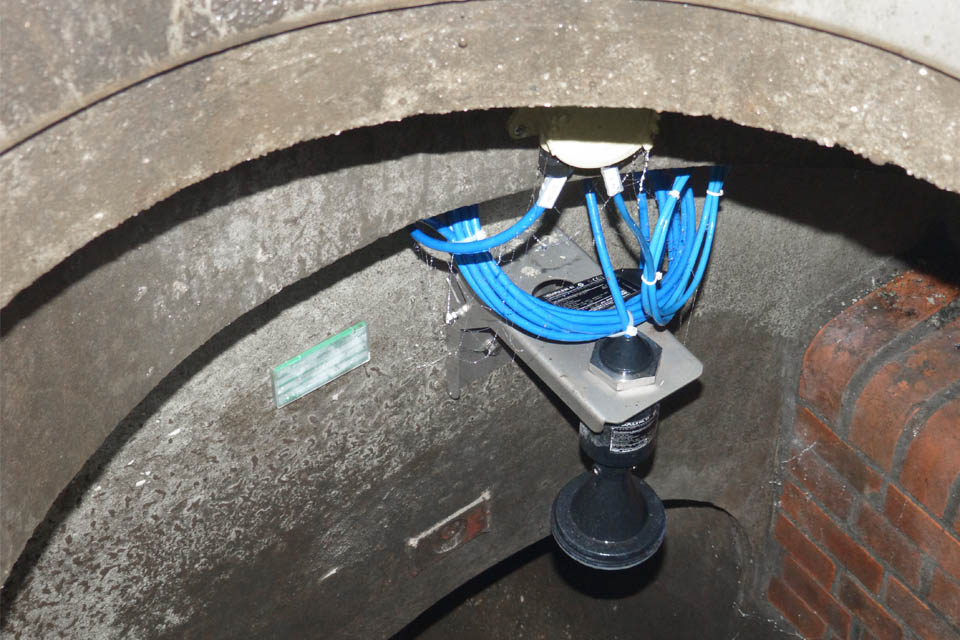

Wandhülse Selbstrettersystem, Belüftungsleitung, Bedienbühne und Einstieg - Messtechnik Füllstandsmessung Kammer 1 bis 9 und
Verbindungskammer 0 und Trennbauwerke - Messtechnik Grenzstandmessung Spülklappe Kammer 1 bis 4

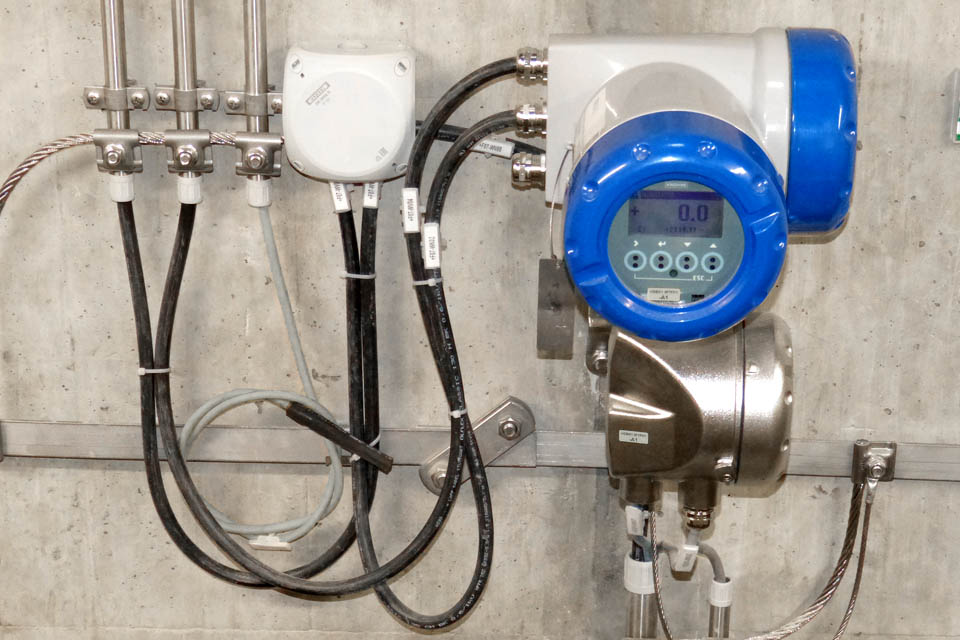

- Messtechnik Durchflussmessung Drosselbauwerk und Trennbauwerk
- Messtechnik Wassereinbruch Betriebsgebäude RRR, Drosselbauwerk
- Messtechnik Temperatur und Feuchte am Betriebsgebäude RRR

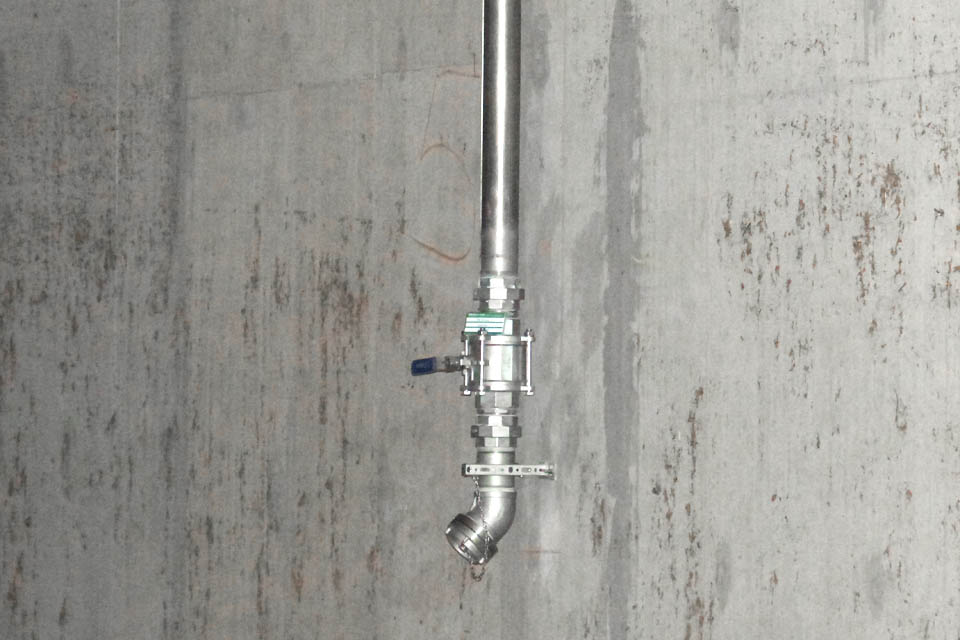

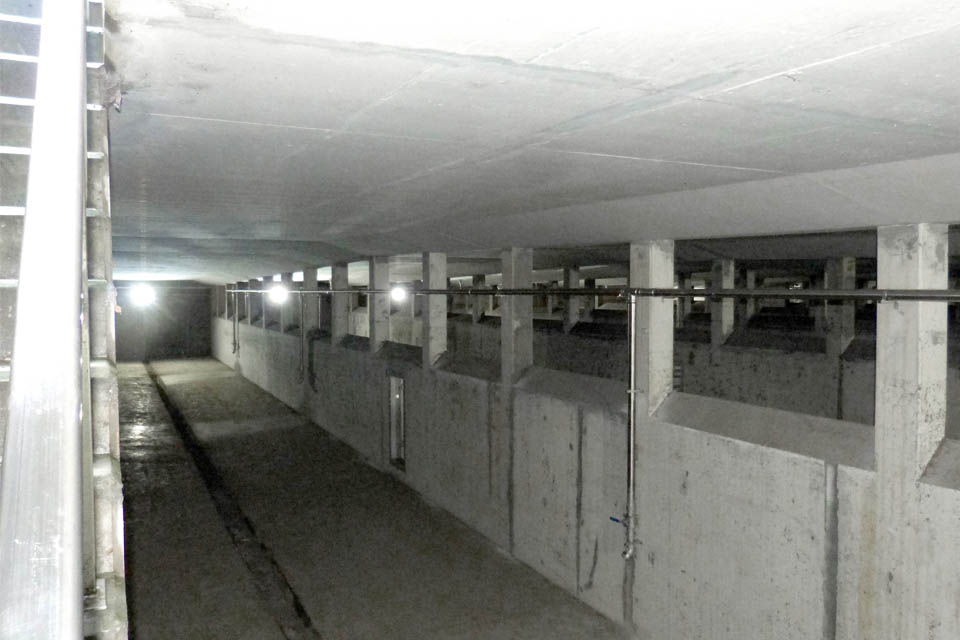

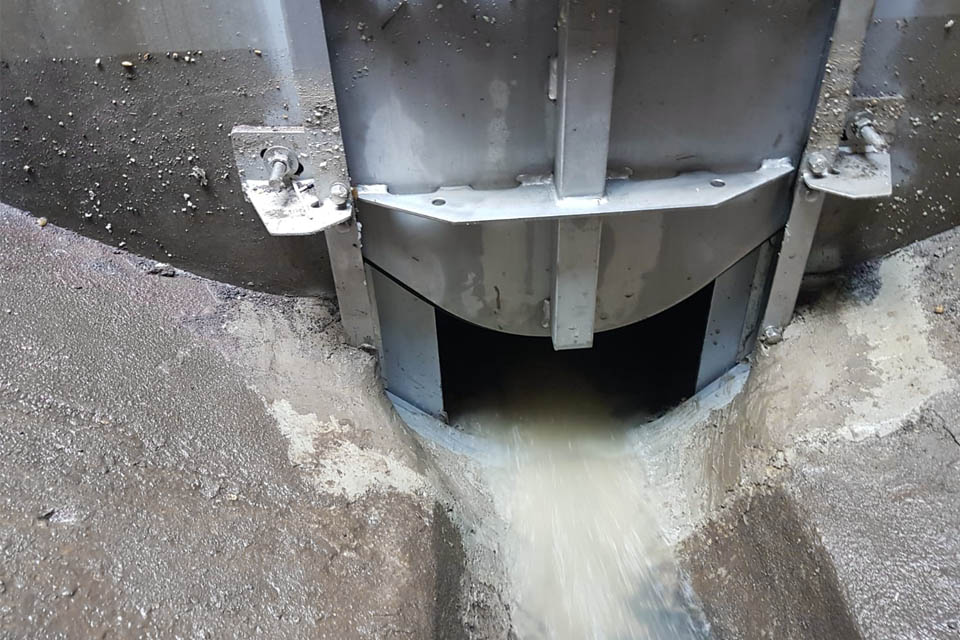

- Beckenreinigungseinrichtung des RRR (Spülklappen und Spülanschlüsse)
- Pumpenprovisorium RRR und TBW während der Bauzeit
EMSR-Technik

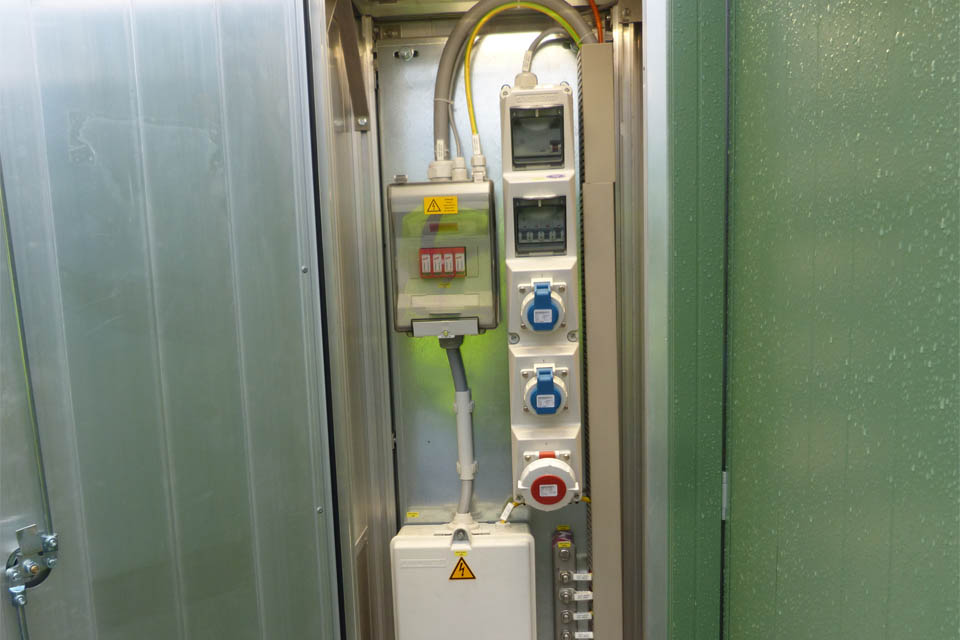

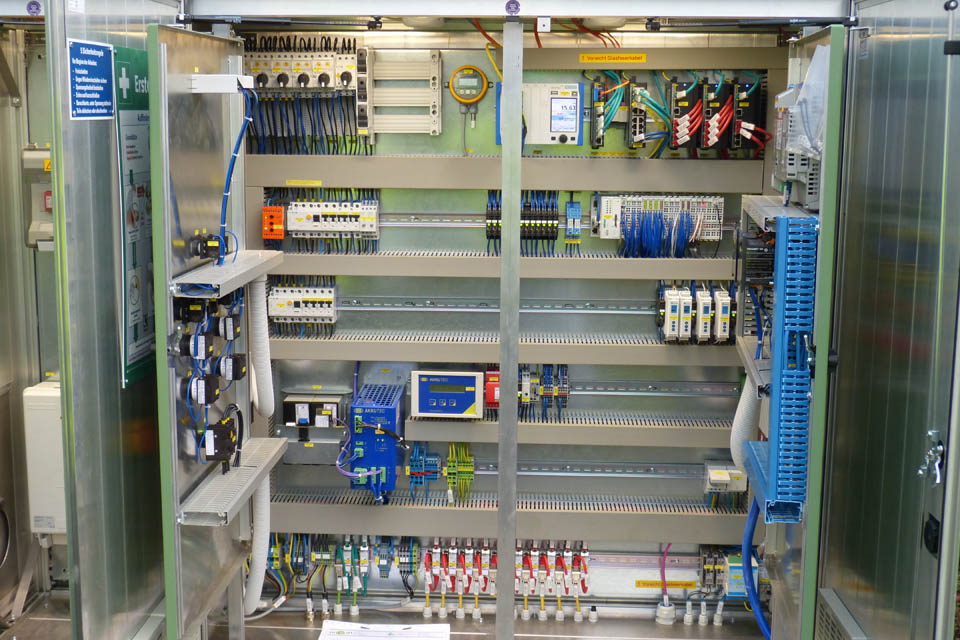

- Erneuerung Schaltanlage RRR und Schaltanlage RRR Trennbauwerk, mit EVU-Anschluss, EVU-Messung, Notstromeinspeisung, Schaltschrankaufbau
- Klimatisierung der Schaltanlage, Quittierung / Störmeldeleuchten, Spannungsversorgung und Aufbau, DFÜ / Netzwerkverbindung
- Äußere Beleuchtungsanlage / Beleuchtung RRR und Drosselbauwerk
- Blitzschutz und Potentialausgleich

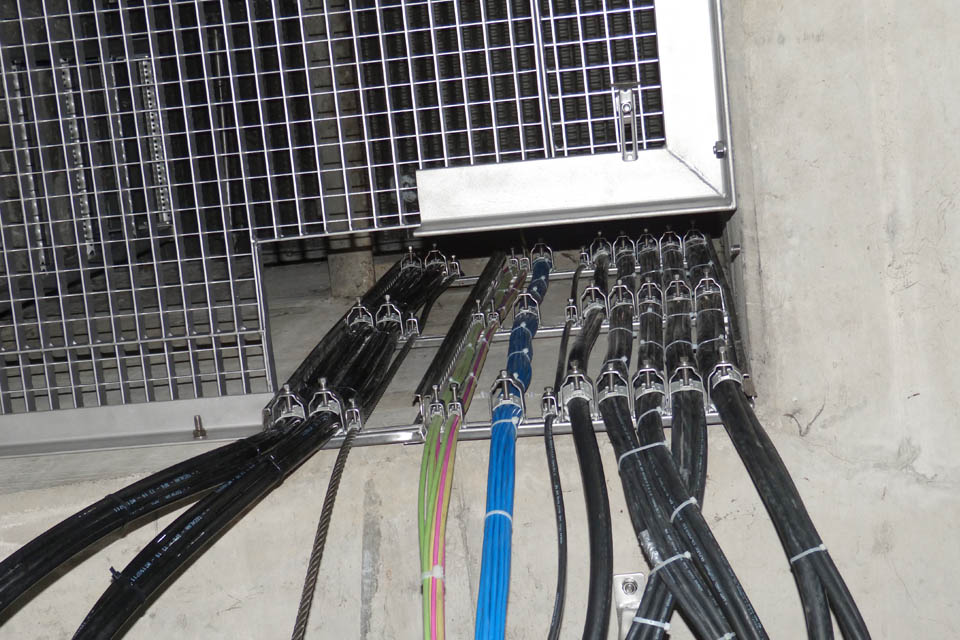

- Kabeltrassierung / Verkabelung
- Elektrotechnische Ausrüstung Betriebsgebäude, Beleuchtung, Heizung, Kühlung und Zutrittskontrolle

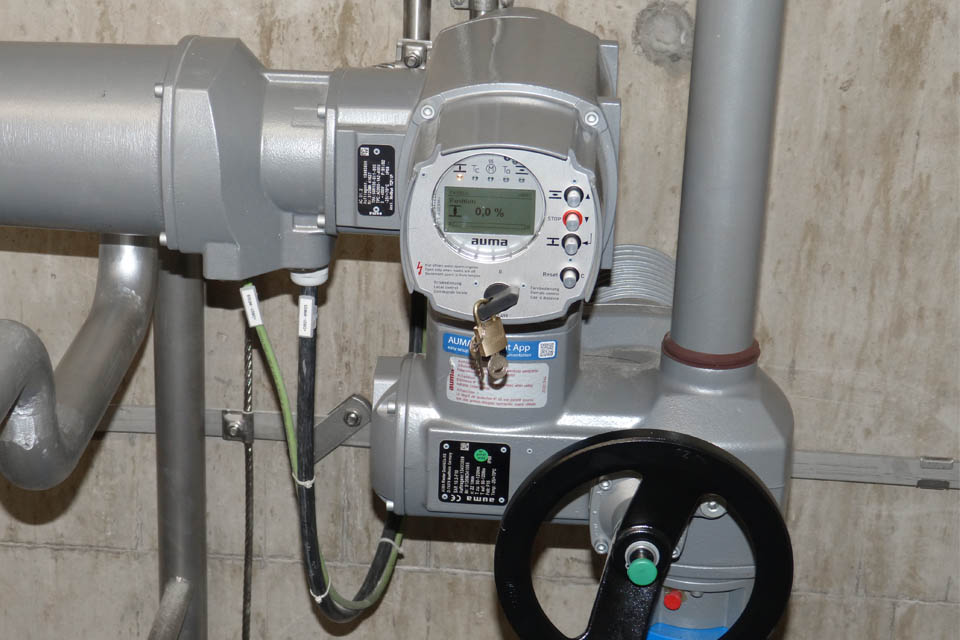

- Kabelanschluss Schieberantriebe / Messtechnik und Netzwerk
- Kamerasystem
Bautechnik
- Bautechnischer Umbau Betriebsgebäude RRR
- Erneuerung Doppelboden, Innenanstrich und Außentüre, Sanierung Beton
- Erneuerung der Kabelleerverrohrung
- Kabelgräben und Kabeleinführung in das Betriebsgebäude, ISP
- Aufbau neuer Schaltschranksockel
- Wegebau
- Erneuerung Toranlage
Leistungsumfang
Technische Ausrüstung, HOAI 2013, LPH 1-3 & 5-9
(Maschinentechnik & EMSR-Technik)
(Maschinentechnik & EMSR-Technik)
Kenndaten
Volumen 14.600 m³, Abfluss gedrosselt 650 l/s, separates
Trennbauwerk mit je einen Mischwasserkanal DN 1500
Trennbauwerk mit je einen Mischwasserkanal DN 1500
Umsetzungszeitraum
02/2018 – 12/2020 (Planung bis VOB-Abnahme)
Kostenumfang
Investitionskosten der Gesamtmaßnahme [€ netto]
ca. 890.250,00 €
ca. 890.250,00 €
Besondere Leistungen
Erstellung der Betriebsanweisung, des
Explosionsschutzdokumentes und der Bestandszeichnung I
Erstellung der Stromlaufpläne mit EPLAN P8 in der
aktuellen Version I Erstellung der Bestandsdokumentation,
der Drosselkalibrierung und der Blitzschutzrisikoanalyse I
Erstellung der Beleuchtungsberechnung und der Steuerungsprogrammierung
Explosionsschutzdokumentes und der Bestandszeichnung I
Erstellung der Stromlaufpläne mit EPLAN P8 in der
aktuellen Version I Erstellung der Bestandsdokumentation,
der Drosselkalibrierung und der Blitzschutzrisikoanalyse I
Erstellung der Beleuchtungsberechnung und der Steuerungsprogrammierung
