PROJEKT 20I116

Erneuerung der Rechenanlage und des Sandfangs in Alsdorf-Bettendorf

Erneuerung der Maschinen- und EMSR-Technik im Rechengebäude der Kläranlage Alsdorf-Bettendorf. Vollständiger Austausch der Rechenanlage und des Sandaustragsystems einschließlich der zugehörigen Wasch- und Containeranlagen.

Detaillierte Informationen zum Projekt

Maschinen- und Rohrleitungstechnik
  • Rückbau der alten Grobrechen vor dem Sandfang
  • Auslegung und Dimensionierung neuer Feinrechen für die bestehende Rechenrinne sowie für den Zulauf von 420 l/s, Feinrechenausführung mit Rechengutwaschpresse, redundante Ausführung
  • Rückbau der vorhandenen Feinrechen hinter dem Sandfang
  • Rückbau des alten Sandklassierers

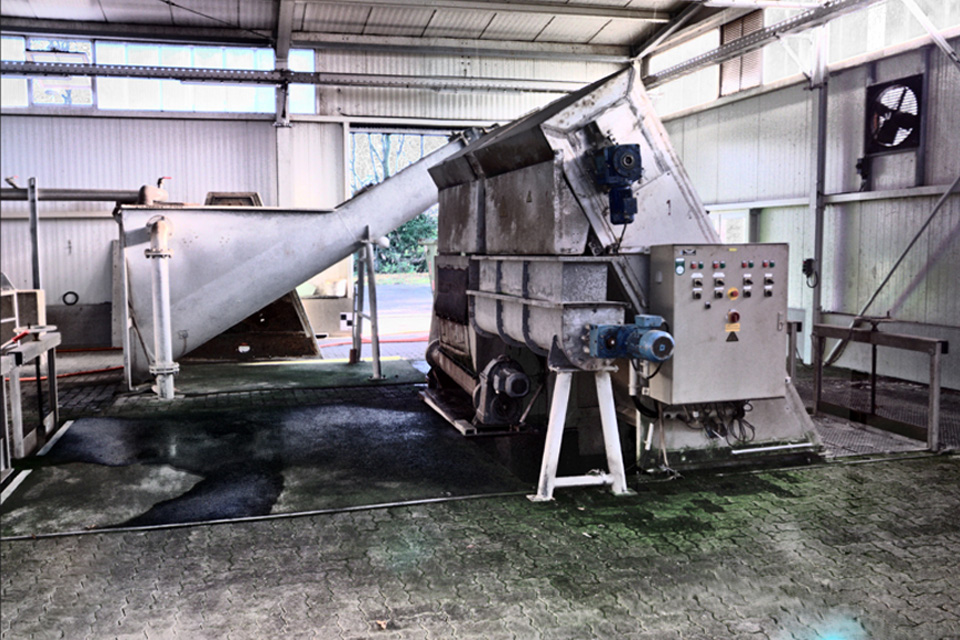

  • Optimierung des Sandaustrages, Auslegung und Dimensionierung eines neuen Sandwaschklassierers an einem anderen Aufstellort, Umplanung der Zulaufrinne und Rohrleitungen
  • Erneuerung und Optimierung der Containerverladung für zukünftig separate Entsorgung der Stoffe Rechengut, Sandfanggut und Fettfanggut

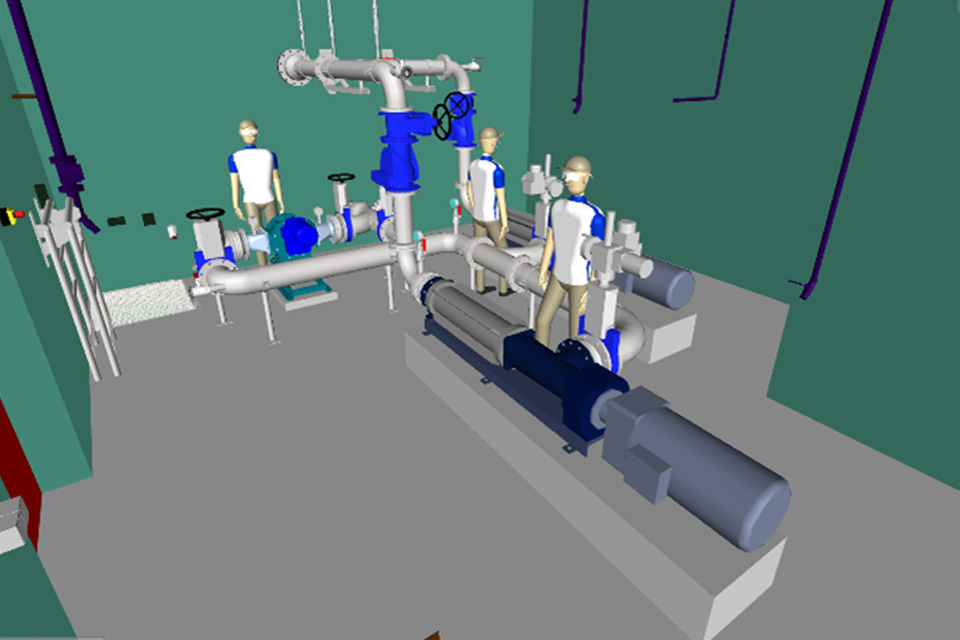

  • Rückbau und Erneuerung der Primärschlammpumpen, Mazerator, Absperrarmaturen und Rohrleitungen im Pumpenraum
  • Erneuerung der Primärschlammschieber im Bereich der Vorklärung
EMSR-Technik
  • Variantenuntersuchung zur Aufstellung der neuen Schaltanlage
  • Ermittlung und Dimensionierung der Schaltanlagengröße für das gesamte Rechengebäude, Vorklärung und Höchstlastbelebungsbecken (10 Felder)
  • Erneuerung der kompletten Kabelanlage inkl. Dimensionierung 5-poliges Einspeisekabel, Dimensionierung und Auslegung Kabeltrassierung von Energiestation bis ins Rechengebäude
  • Erneuerung der vor Ort – Steuerstellen (Ex-Ausführung)
  • Erneuerung der Messtechnik
  • Berücksichtigung Hochwasserschutz
  • Anbindung der Rechenanlage an das vorhandene Prozessleitsystem
Bautechnik
  • Betonschnitt zur Deckenanpassung für die neuen Feinrechen
  • Herstellung von Schienensystemen der Containerverladungen
  • Rückbau der alten Betonfundament und Erneuerung der Betonfundamente für die Primärschlammpumpen
  • Reprofilierung Oberfläche Abbruchbereiche
  • Untersuchung von Aufstellvarianten für den Sandwaschklassierer
  • Herstellung Kabeltrasse mit Kabelzugschächten von der Energiestation zur MSE, Biologie bis zur Raumzelle (Kabelleerrohre)

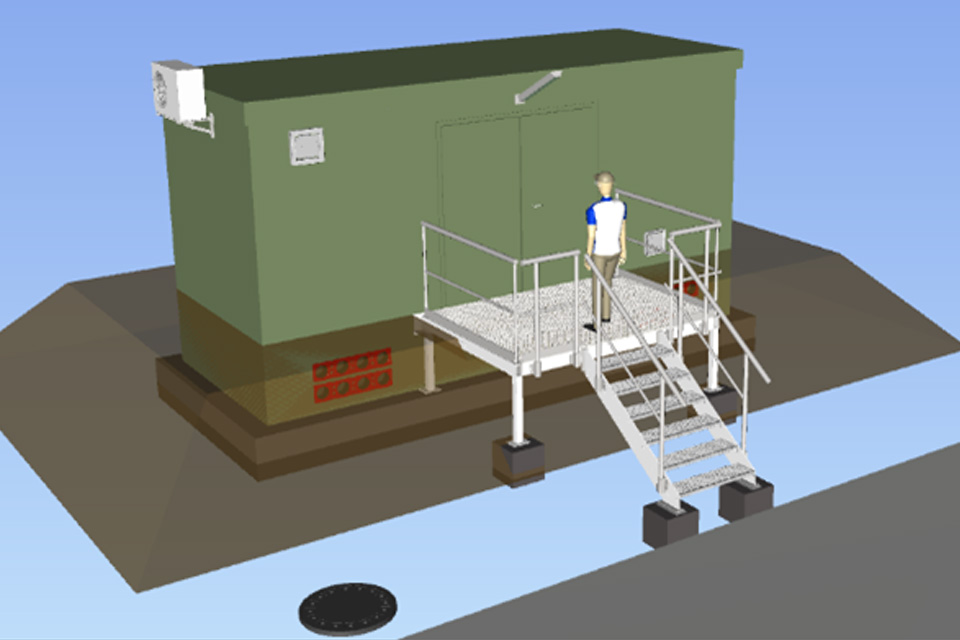

  • Tiefbau- und Pflasterarbeiten sowie Aufstellung einer Raumzelle am Rechengebäude für die neue Schaltanlage unter Berücksichtigung der Hochwasserziele
  • Kabeltrassierung von der Raumzelle ins Rechengebäude und Außenbereich
  • Herstellung Schieberschacht für die Primärschlammschieber
proj_icn_batt

Leistungsumfang

Ingenieurbauwerke, HOAI 2013, LPH 1-3 & 5-9,
Tragwerksplanung, HOAI 2021, LPH 1-5
Technische Ausrüstung, HOAI 2013, LPH 1-3 & 5-9
(Maschinentechnik & EMSR-Technik
proj_icn_chart bar-1 Kopie

Kenndaten

50.000 EW
proj_icn_clck

Umsetzungszeitraum

09/2021 – voraussichtlich 07/2025 (Planung bis VOB-Abnahme)
proj_icn_euro

Kostenumfang

Investitionskosten der Gesamtmaßnahme [€ netto]
voraussichtlich ca. 2.107.000,00 €
proj_icn_star

Besondere Leistungen

Bestandsaufnahme durch 3D Laserscanner I Erstellung der
Bestandspläne I Einbindung eines SiGeKO

Bilder zu PROJEKT 20I116

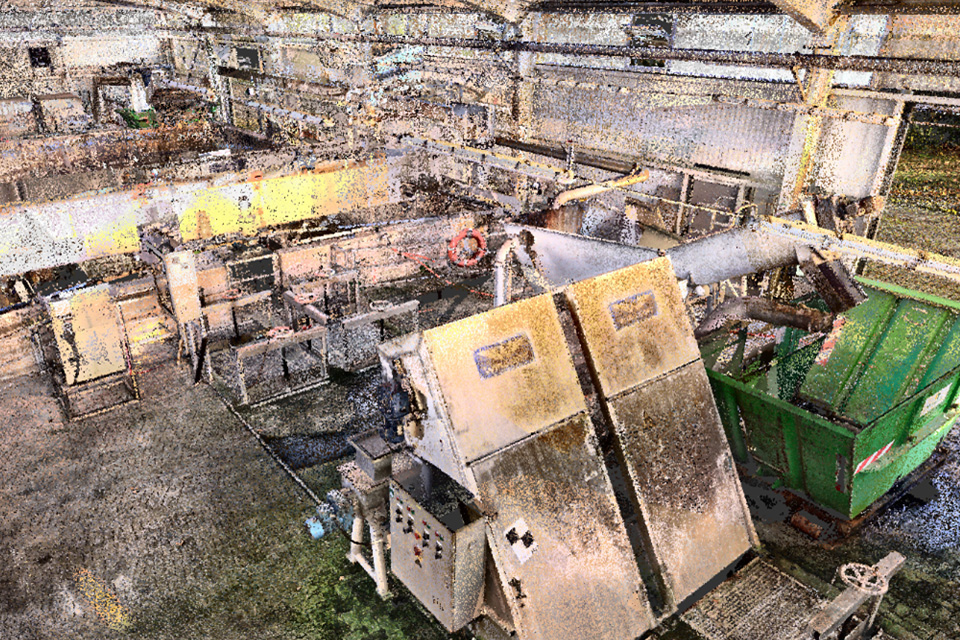

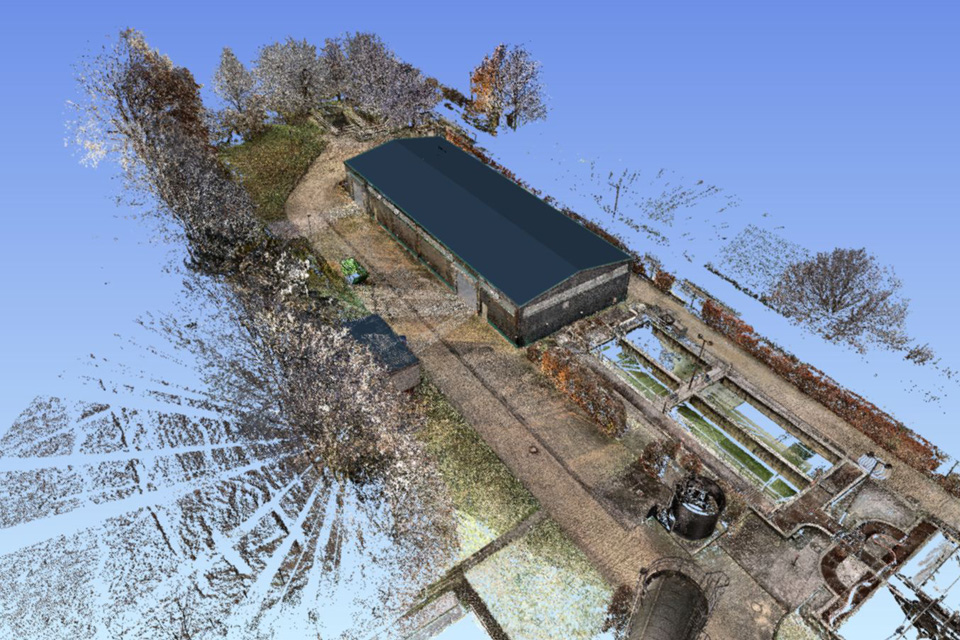

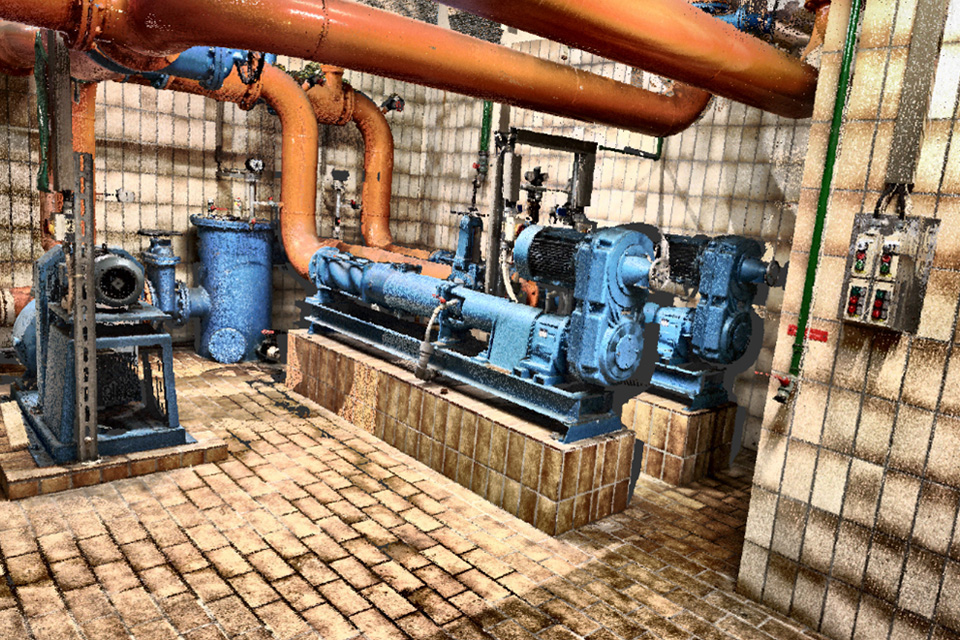

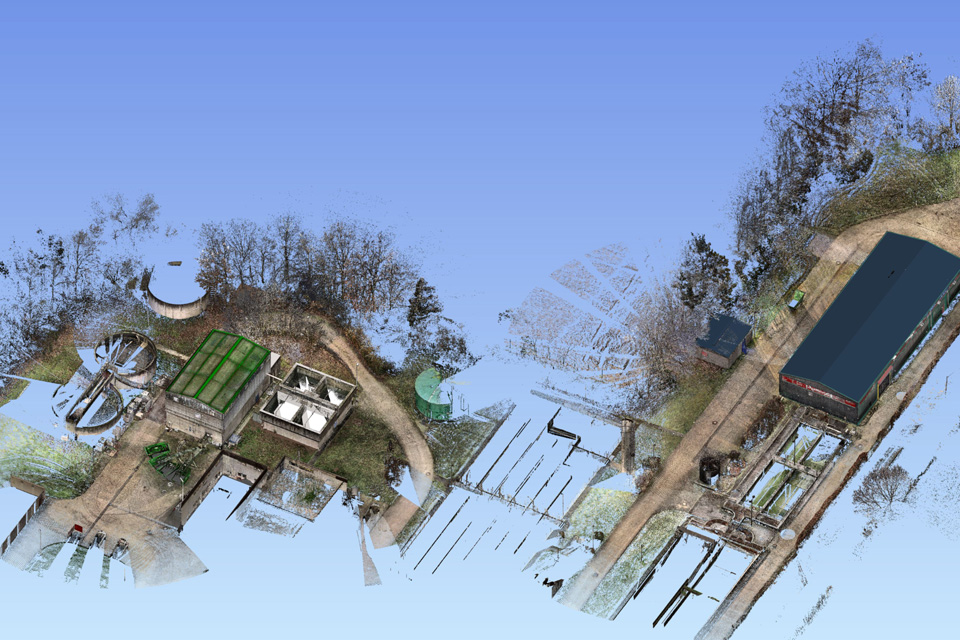

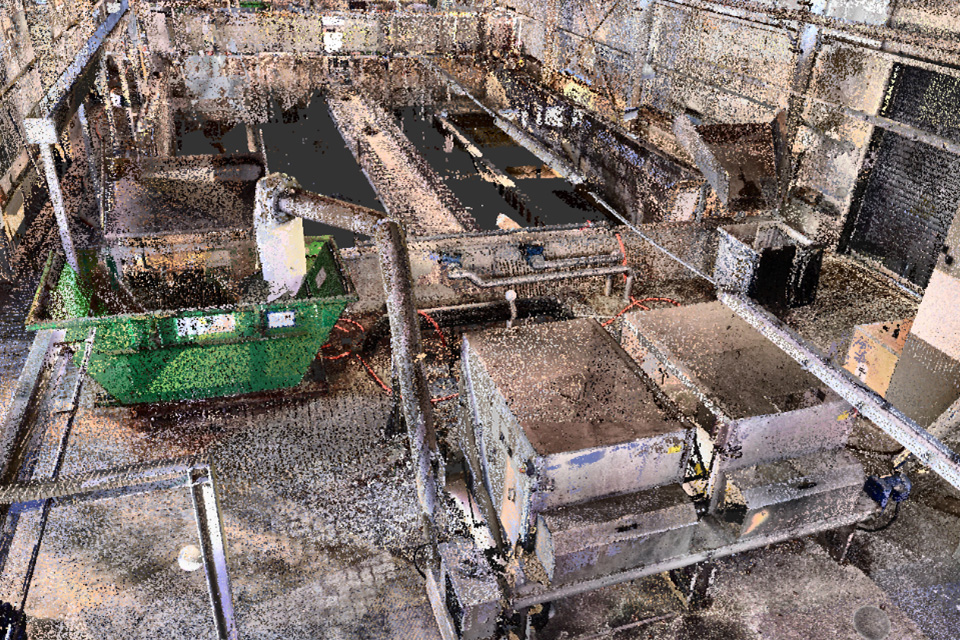

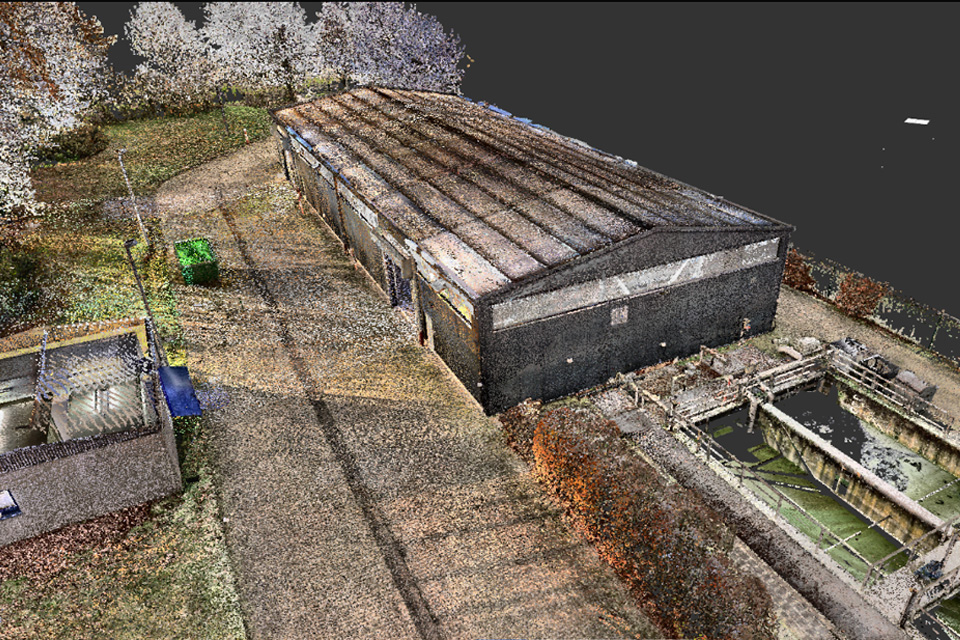

Bestandsaufnahme durch 3D Laserscan

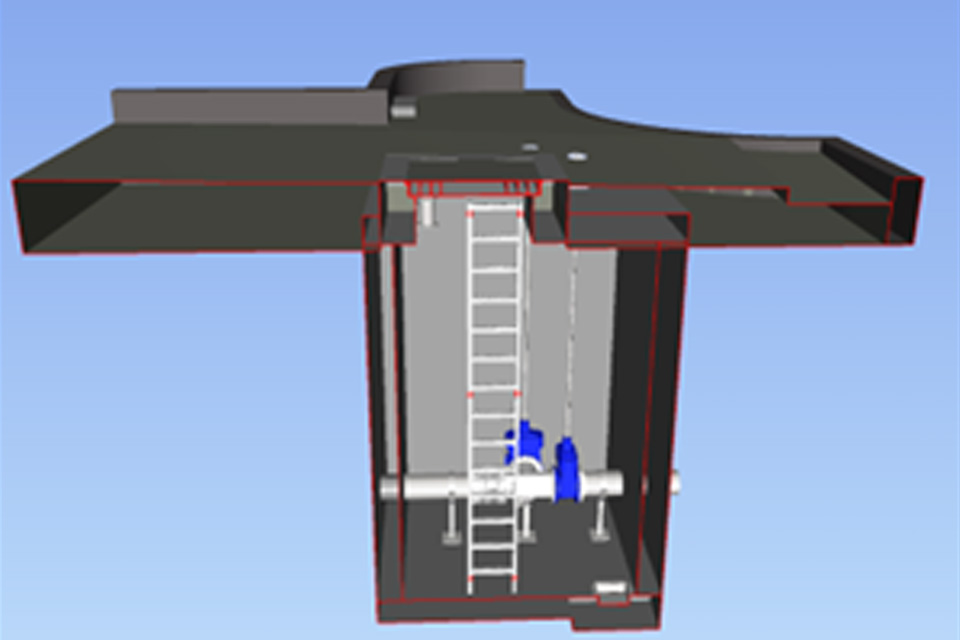

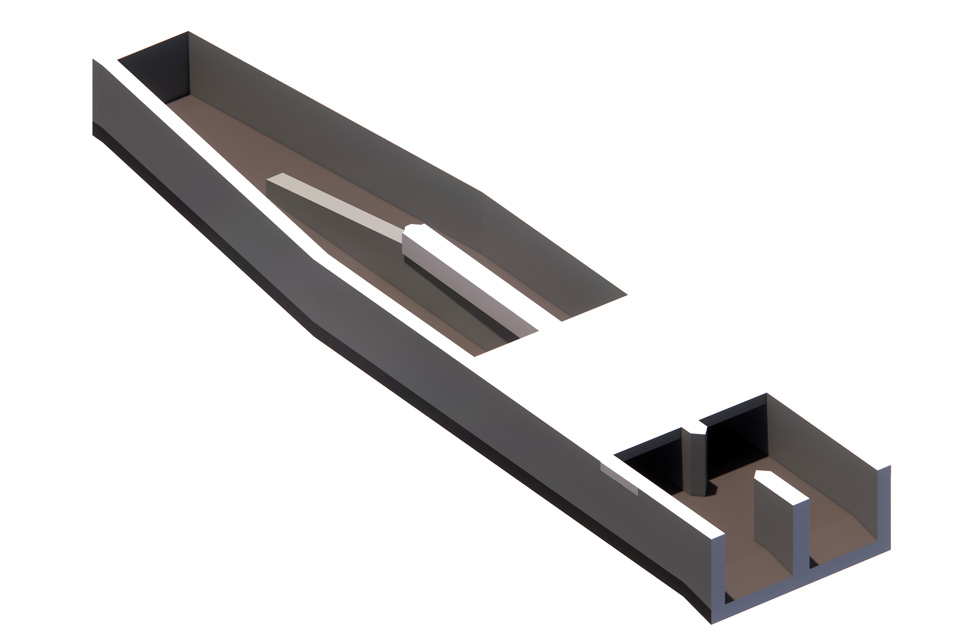

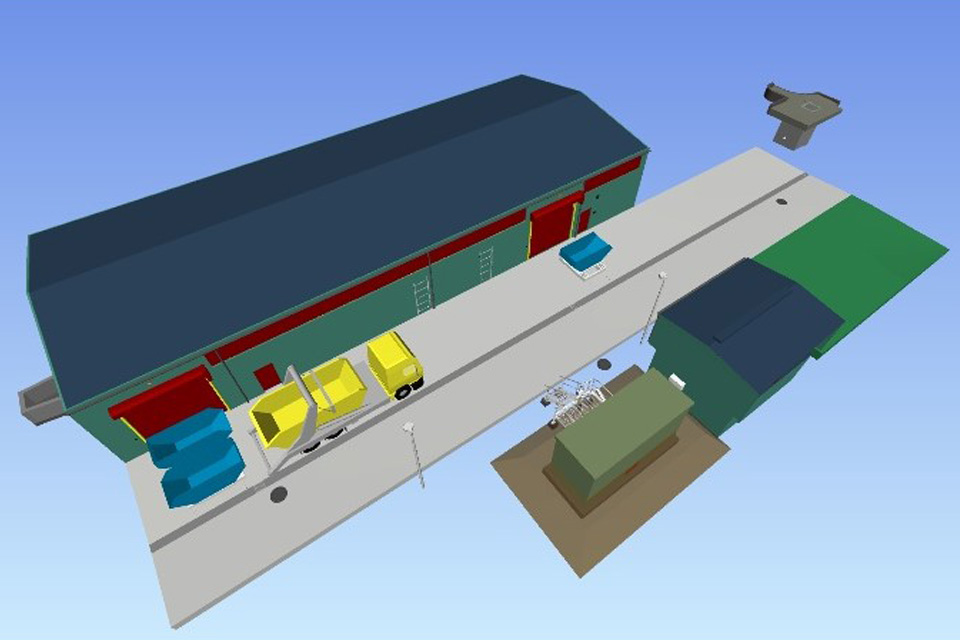

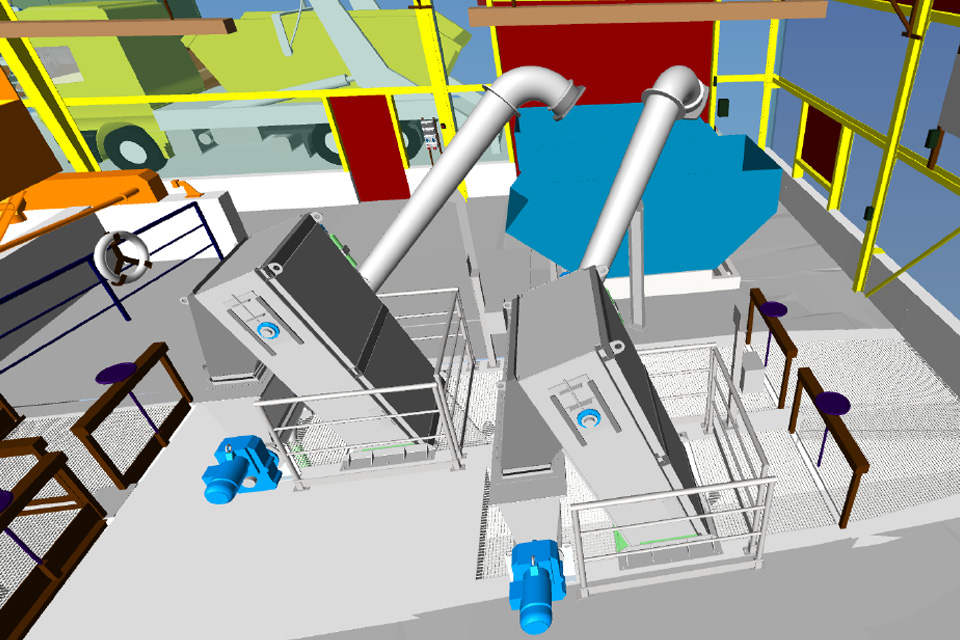

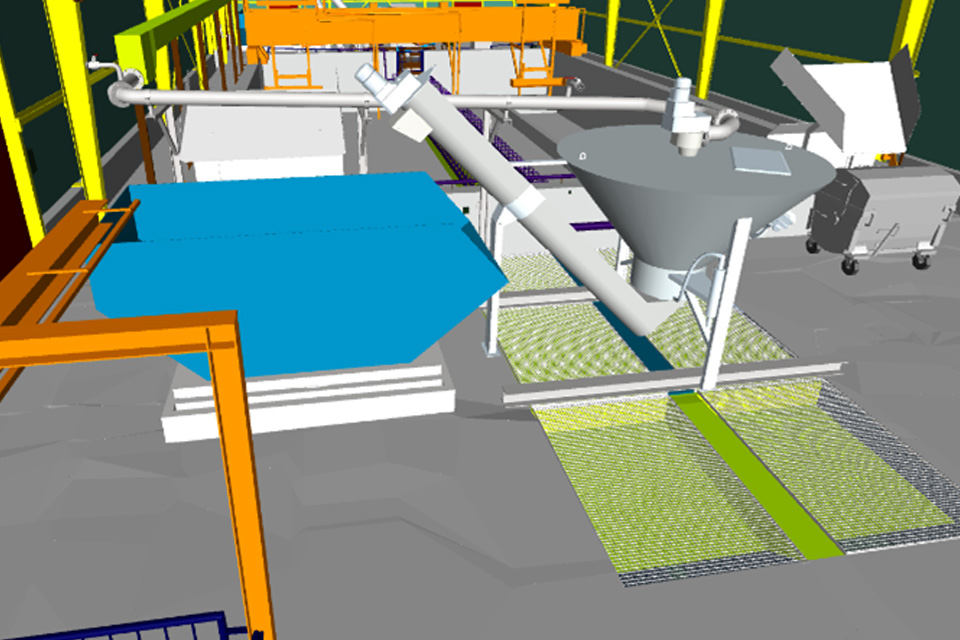

Umsetzung der Planung im 3D Programm
